Regelung LWS

UP-Raumbediengerät

Durchgangsventil

Ventilantrieb

AP-Raumbediengerät

UP-Raumbediengerät

Regelung LWS

Auf Luft-Wasser-Systeme abgestimmte autarke Einzelraumregelung zur Regelung der wasserseitigen Komponenten

Kompaktes, einfach zu bedienendes Raumbedienmodul, das in Kombination mit Luft-Wasser-Systemen (2- oder 4-Leiter-System) und den zugehörigen Ventilen und Stellantrieben die Raumtemperatur regelt

Raumbediengerät als Aufputz- oder Unterputzvariante inklusive Regeleinheit und Raumtemperaturfühler
Leicht verständliche Tastenbelegung
Hintergrundbeleuchtetes LCD-Display
Temperaturanzeige in °C oder °F
2-Punkt oder 3-Punkt-Ausgänge
Kombination aus Ventil und Ventilantrieb stromlos geschlossen
Regelventile ½" flachdichtend mit Außengewinde
Betriebsspannung 230 V AC

Optionale Ausstattung und Zubehör

Wochenschaltprogramm
KNX- oder Modbus-Schnittstelle zur Aufschaltung auf eine Gebäudeleittechnik (GLT)
Verstärker zur Aufschaltung von mehr als 4 Geräten auf ein Raumbediengerät pro Heiz- oder Kühlkreis

Anwendung

Anwendung

Einzelraumregelung zur Kombination mit Luft-Wasser-Systemen, z. B. Induktionsdurchlässen
Regelung der Wasserkreise zum Heizen und/oder Kühlen im Raum
Regler als Aufputz- oder Unterputzvariante mit optionalem Zeitprogramm als individuelle Lösung für verschiedene projektspezifische Einbausituationen

Besondere Merkmale

Aufputz- und Unterputz-Raumbediengeräte
Optionales Zeitprogramm
Kombination aus Ventil und Ventilantrieb stromlos geschlossen
Ventile mit Außengewinde G½", flachdichtend
Ventile einsetzbar bis PN 16
Anschlusskabel für den Ventilantrieb in unterschiedlichen Längen verfügbar (Standardlänge 1,0 m)
Einbau des Ventilantriebes mit Bajonettverschluss

Nenngrößen

RDGxxx: 128 × 93 × 31 mm (H × B × T)
RDFxxx : 86 × 86 × 14 mm (H × B × T) im sichtbaren Bereich (Gesamttiefe: 57 mm)

Beschreibung

Einzelkomponenten

RDG100 - Aufputzregler ohne Zeitprogramm
RDG100T - Aufputzregler mit Zeitprogramm
RDF600 - Unterputzregler ohne Zeitprogramm
RDF600T - Unterputzregler mit Zeitprogramm
VVP47.10-x.xx - Durchgangs-Kleinventil (K_VS 0,25; 0,4; 0,63 oder 1,0)

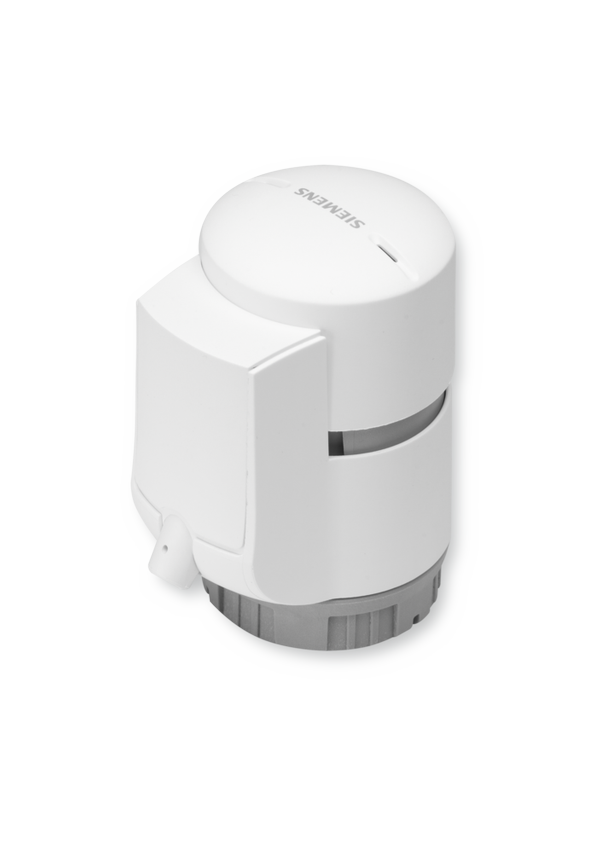

Elektrothermischer Stellantrieb inklusive Ventiladapter für Durchgangs-Kleinventil VVP 47.10-x.xx
Rücklaufverschraubung

Ausführung

Gehäusefarbe der Regler RAL 9003, signalweiß

Zubehör

Verstärker, bei Ansteuerung von mehr als 4 Geräten über einen Regler

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung Regelung 00258972_0

Funktionsbeschreibung

Über den im Regler integrierten Temperaturfühler oder einen externen Temperaturfühler hält der Thermostat die Raumtemperatur auf dem eingestellten Sollwert.

Die verschiedenen Betriebsarten können manuell über einen Taster angewählt werden oder optional automatisch mittels Zeitprogramm geschaltet werden.

Zwei bzw. drei multifunktionale Eingänge ermöglichen die Aufschaltung zusätzlicher Komponenten.

Betriebsspannung	230 V AC (+10/–15 %)
Frequenz	50/60 Hz
Leistungsaufnahme	Max. 18 VA (RDG 100), max. 8 VA (RDF 600)
Steuerausgänge	230 V AC, max. 1 A

Kompaktes, einfach zu bedienendes Raumbediengerät als Aufputz- oder Unterputzvariante mit integriertem Regler zum Einbau in Luft-Wasser-Systeme und zur Regelung der wasserseitigen Komponenten.

Einzelkomponenten

RDG100 - Aufputzregler ohne Zeitprogramm
RDG100T - Aufputzregler mit Zeitprogramm
RDF600 - Unterputzregler ohne Zeitprogramm
RDF600T - Unterputzregler mit Zeitprogramm
VVP47.10-x.xx - Durchgangs-Kleinventil (K_VS 0,25; 0,4; 0,63 oder 1,0)
Elektrothermischer Stellantrieb (stromlos offen oder stromlos geschlossen) inklusive Ventiladapter für Durchgangs-Kleinventil VVP 47.10-x.xx
Rücklaufverschraubung

Besondere Merkmale

Aufputz- und Unterputz-Raumbediengeräte
Optionales Zeitprogramm
Kombination aus Ventil und Ventilantrieb stromlos geschlossen
Ventile mit Außengewinde G½", flachdichtend
Ventile einsetzbar bis PN 16
Anschlusskabel für den Ventilantrieb in unterschiedlichen Längen verfügbar (Standardlänge 1,0 m)
Einbau des Ventilantriebes mit Bajonettverschluss

Ausführung

Gehäusefarbe der Regler RAL 9003, signalweiß

Technische Daten

Betriebsspannung: 230 V AC (+10/–15 %)
Frequenz: 50/60 Hz
Leistungsaufnahme: Max. 18 VA (RDG 100), max. 8 VA (RDF 600)
Steuerausgänge: 230 V AC, max. 1 A

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts.

Zubehör (lose beigelegt)
RB Raumbediengerät

Variante
AP Aufputz
UP Unterputz

Zeitprogramm
Keine Eintragung: Ohne
T Mit

Verstärker (wird lose beigelegt)
Keine Eintragung: Ohne
V Mit (erforderlich bei der Ansteuerung von mehr als 4 Induktionsdurchlässen über 1 Raumbediengerät)

Varianten

UP-Raumbediengerät

Einbaudetails

Einbau und Inbetriebnahme

Für Montage auf der Wand (RDGxxx) bzw. für Wandeinbau (RDFxxx)
Regler wird ca. 1,5 m oberhalb des Fußbodens eingebaut
Position ist so zu wählen, dass Störeinflüsse möglichst nicht auf den Regler wirken
Anwendungs-Applikation wird mittels Dip-Schalter vor dem Einbau eingestellt
