QLV

Gehäuse mit mehreckigem Querschnitt, Ausströmwinkel 90° oder 180°, für Komfort- und Industriebereiche

Quellluftdurchlässe in mehreckiger Bauform

  • Stutzendurchmesser 160 – 630 mm, Nennhöhen 500 – 1750 mm
  • Volumenstrombereich 17 – 915 l/s oder 62 – 3295 m³/h
  • Homogenes Lochbild, Rundlochung
  • Runder Luftleitungsanschluss
  • Luftleitungsanschluss oben und unten
  • Gleichrichter und kegelförmiges Luftverteilelement im Inneren des Durchlasses


Optionale Ausstattung und Zubehör

  • Wandhalterung
  • Drosselelement zum Volumenstromabgleich
  • Sichtseite in Farben nach RAL Classic

Aktualisiere Bestellschlüssel
Speichere Konfiguration
Ihr Preis wird berechnet
Konfigurieren Sie sich Ihr individuelles Produkt – Schritt für Schritt
    Erzeuge Report
    • Technische Auslegung
    Aktualisiere technische Daten
    • Medien
    Bestellschlüssel:
    Ausschreibungstext:
    Aktualisiere Auschreibungstext
    Vollständigen Text anzeigen Vollständigen Text verbergen
    Initialisiere Bestellschlüssel

    Anwendung

    Anwendung

    • Quellluftdurchlässe der Serie QLV als Zuluftdurchlass für Komfort- und Industriebereiche
    • Gestaltungselement für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
    • Für Einzelaufstellung vor Wänden und in Raumecken
    • Induktionsarme Luftströmung mit niedriger Ausströmgeschwindigkeit für turbulenzarme Quelllüftung
    • Sehr hohe Luftqualität im Aufenthaltsbereich
    • Zugfreie und ökonomische Klimatisierung auch großer Hallen, wie Auditorien und Industriehallen, mit mehreren gleichmäßig verteilten Quellluftdurchlässen
    • Für konstante und variable Volumenströme
    • Für Zulufttemperaturdifferenzen von –6 bis –1 K

    Besondere Merkmale

    • Drei- und fünfseitige Ausströmung
    • Luftleitungsanschluss oben und unten
    • Optional mit Drosselelement zum Volumenstromabgleich

    Nenngrößen

    • ∅D: 160, 200, 250, 315, 400, 500, 630 mm
    • H: 500, 600, 800, 1000, 1250, 1500, 1750 mm

    Beschreibung

    Varianten

    • QLV-90: Luftausströmung 90°
    • QLV-180: Luftausströmung 180°
    • QLV-...-O: Anschlussstutzen oben
    • QLV-...-U: Anschlussstutzen unten

    Bauteile und Eigenschaften

    • Gehäuse in Mehreckform
    • Luftverteilelement und Gleichrichter zur gleichmäßigen Luftverteilung
    • Lippendichtung, für QLV-...-O optional

    Anbauteile

    • Drosselelement zum Volumenstromabgleich

    Zubehör

    • Lippendichtung
    • Wandhalterung

    Konstruktionsmerkmale

    • Anschlussstutzen passend für runde Luftleitungen nach EN 1506 oder EN 13180

    Materialien und Oberflächen

    • Deckel, Boden, Stutzen und Seitenteile aus verzinktem Stahlblech
    • S7: Deckel und Boden aus Aluminium
    • Eck- und Kantenprofile aus Aluminium-Strangpressprofilen
    • Gleichrichter aus Kunststoff
    • Luftverteilelement aus synthetischen Fasern
    • Lippendichtung aus Gummi
    • Oberfläche pulverbeschichtet, RAL 9010, reinweiß
    • P1: Pulverbeschichtet, Farbton nach RAL Classic
    • S7: Oberfläche verzinkt

    Normen und Richtlinien

    • Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

    Instandhaltung

    • Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
    • Überprüfung und Reinigung nach VDI 6022

    Technische Information

    Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

    • Funktion
    • Technische Daten
    • Schnellauslegung
    • Ausschreibungstext
    • Bestellschlüssel
    Schematische Darstellung, QLV-90 mit rundem Anschlussstutzen oben
    00110057_0..
    ① Frontdurchlass
    ② Gleichrichter
    ③ Gehäuse
    ④ Luftverteilelement
    ⑤ Kantenprofil
    ⑥ Luftanschlussstutzen
    ⑦ Bügel für Wandbefestigung
    Optional
    ⑧ Drosselelement zum Volumenstromabgleich
    ⑨ Lippendichtung


    00110057_0..
    00110199_0..
    00128503_0
    00128508_0

    Funktionsbeschreibung

    Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit niedriger Geschwindigkeit und in Bodennähe in den Raum strömen. Die turbulenzarme Strömung breitet sich über die gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, sodass primär in diesen Bereichen die Luft ausgetauscht wird.

    Auch große Hallen, wie Auditorien und Industriehallen, lassen sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen zugfrei und ökonomisch klimatisieren.

    Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei geringen Turbulenzen geprägt. Die Luftqualität im Aufenthaltsbereich ist sehr hoch.

    Die Strömungsart Quelllüftung ist ausschließlich für den Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz beträgt –6 K.

    Quellluftdurchlässe der Serie QLV enthalten ein Luftverteilelement und Gleichrichter zur gleichmäßigen Verteilung des Zuluftstromes auf die gesamte Durchlassfläche. Der Frontdurchlass aus Lochblech bewirkt eine weitere Homogenisierung der Strömung. Die Zuluft strömt dreiseitig über 90° oder fünfseitig über 180° aus.

    Bei Quelllüftung muss die Abluft im oberen Raumbereich, oberhalb der Aufenthaltszone, abgeführt werden.

    Nenngrößen

    160 × 500 – 630 × 1750 mm

    Minimaler Volumenstrom, bei 0,1 m/s

    17 –305 l/s oder 62 – 1098 m³/h

    Maximaler Volumenstrom, bei 0,3 m/s

    52 – 915 l/s oder 185 – 3295 m³/h

    Zulufttemperaturdifferenz

    –6 bis –1 K

    Schallleistung, bei 0,3 m/s

    max. 43 dB(A)


    Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen.

    QLV-90, Schallleistungspegel, Gesamtdruckdifferenz und Nahzone

    Nenngröße V v0 Drosselklappenstellung Lnz
    Nenngröße V v0 0° 45° 90° Lnz
    Nenngröße V v0 Δpt LWA Δpt LWA Δpt LWA Lnz
    Nenngröße l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m

    160 × 500

    17

    62

    0,10

    <3

    <15

    3

    <15

    5

    <15

    <

    160 × 500

    26

    93

    0,15

    4

    <15

    6

    <15

    11

    <15

    <

    160 × 500

    34

    124

    0,20

    7

    <15

    11

    <15

    20

    16

    <

    160 × 500

    52

    185

    0,30

    16

    <15

    25

    21

    45

    28

    <

    200 × 500

    21

    75

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    <

    200 × 500

    31

    113

    0,15

    3

    <15

    4

    <15

    7

    <15

    <

    200 × 500

    42

    151

    0,20

    4

    <15

    7

    <15

    13

    <15

    <

    200 × 500

    63

    226

    0,30

    10

    <15

    17

    16

    28

    23

    <

    250 × 500

    26

    92

    0,10

    <3

    <15

    <3

    <15

    <3

    <15

    <

    250 × 500

    39

    139

    0,15

    <3

    <15

    3

    <15

    5

    <15

    <

    250 × 500

    51

    185

    0,20

    3

    <15

    5

    <15

    8

    <15

    <

    250 × 500

    77

    277

    0,30

    7

    <15

    11

    <15

    18

    19

    <

    160 × 600

    21

    74

    0,10

    <3

    <15

    4

    <15

    7

    <15

    <

    160 × 600

    31

    111

    0,15

    5

    <15

    9

    <15

    16

    <15

    <

    160 × 600

    41

    149

    0,20

    9

    <15

    16

    <15

    28

    21

    <

    160 × 600

    62

    223

    0,30

    20

    19

    35

    26

    62

    32

    <

    200 × 600

    25

    91

    0,10

    <3

    <15

    <3

    <15

    4

    <15

    <

    200 × 600

    38

    136

    0,15

    3

    <15

    6

    <15

    10

    <15

    <

    200 × 600

    50

    181

    0,20

    6

    <15

    10

    <15

    17

    16

    <

    200 × 600

    75

    272

    0,30

    13

    <15

    22

    21

    39

    28

    <

    250 × 600

    31

    111

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    <

    250 × 600

    46

    167

    0,15

    <3

    <15

    4

    <15

    6

    <15

    <

    250 × 600

    62

    222

    0,20

    4

    <15

    7

    <15

    11

    <15

    <

    250 × 600

    93

    333

    0,30

    9

    <15

    15

    16

    25

    23

    <

    315 × 600

    38

    138

    0,10

    <3

    <15

    <3

    <15

    <3

    <15

    <

    315 × 600

    57

    206

    0,15

    <3

    <15

    <3

    <15

    4

    <15

    <

    315 × 600

    76

    275

    0,20

    3

    <15

    4

    <15

    7

    <15

    <

    315 × 600

    115

    413

    0,30

    6

    <15

    10

    <15

    16

    19

    <

    160 × 800

    28

    99

    0,10

    4

    <15

    7

    <15

    12

    <15

    <

    160 × 800

    41

    149

    0,15

    8

    <15

    15

    <15

    27

    20

    <

    160 × 800

    55

    198

    0,20

    14

    <15

    26

    23

    47

    28

    <

    160 × 800

    83

    298

    0,30

    32

    26

    59

    34

    107

    40

    <

    200 × 800

    34

    121

    0,10

    <3

    <15

    4

    <15

    7

    <15

    <

    200 × 800

    50

    181

    0,15

    5

    <15

    9

    <15

    17

    16

    <

    200 × 800

    67

    242

    0,20

    9

    <15

    17

    17

    30

    24

    <

    200 × 800

    101

    363

    0,30

    20

    21

    38

    29

    66

    35

    <

    250 × 800

    41

    148

    0,10

    <3

    <15

    3

    <15

    5

    <15

    <

    250 × 800

    62

    223

    0,15

    3

    <15

    6

    <15

    11

    <15

    <

    250 × 800

    82

    297

    0,20

    6

    <15

    11

    <15

    19

    20

    <

    250 × 800

    124

    445

    0,30

    13

    16

    24

    24

    42

    31

    <

    315 × 800

    51

    184

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    <

    315 × 800

    77

    276

    0,15

    <3

    <15

    4

    <15

    7

    <15

    <

    315 × 800

    102

    367

    0,20

    4

    <15

    7

    <15

    12

    15

    <

    315 × 800

    153

    551

    0,30

    9

    <15

    16

    18

    27

    27

    <

    400 × 800

    64

    230

    0,10

    <3

    <15

    <3

    <15

    <3

    <15

    <

    400 × 800

    96

    344

    0,15

    <3

    <15

    3

    <15

    4

    <15

    <

    400 × 800

    128

    459

    0,20

    <3

    <15

    5

    <15

    7

    <15

    <

    400 × 800

    191

    689

    0,30

    6

    <15

    10

    <15

    17

    22

    <

    160 × 1000

    34

    124

    0,10

    5

    <15

    10

    <15

    18

    <15

    0,8

    160 × 1000

    52

    186

    0,15

    11

    <15

    22

    21

    40

    26

    1,0

    160 × 1000

    69

    248

    0,20

    20

    21

    40

    29

    72

    34

    <

    160 × 1000

    103

    373

    0,30

    46

    32

    89

    40

    162

    45

    <

    200 × 1000

    42

    151

    0,10

    3

    <15

    6

    <15

    11

    <15

    0,8

    200 × 1000

    63

    227

    0,15

    7

    <15

    14

    15

    25

    22

    1,0

    200 × 1000

    84

    303

    0,20

    13

    15

    25

    23

    45

    30

    <

    200 × 1000

    126

    454

    0,30

    29

    27

    56

    35

    100

    41

    <

    250 × 1000

    52

    186

    0,10

    <3

    <15

    4

    <15

    7

    <15

    0,8

    250 × 1000

    77

    279

    0,15

    5

    <15

    9

    <15

    16

    17

    1,0

    250 × 1000

    103

    372

    0,20

    8

    <15

    16

    18

    28

    25

    <

    250 × 1000

    155

    557

    0,30

    18

    21

    36

    30

    63

    37

    <

    315 × 1000

    64

    230

    0,10

    <3

    <15

    3

    <15

    4

    <15

    0,8

    315 × 1000

    96

    345

    0,15

    3

    <15

    6

    <15

    10

    <15

    1,0

    315 × 1000

    128

    460

    0,20

    5

    <15

    10

    <15

    18

    21

    <

    315 × 1000

    192

    690

    0,30

    12

    16

    23

    24

    40

    32

    <

    400 × 1000

    80

    287

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    0,8

    400 × 1000

    120

    431

    0,15

    <3

    <15

    4

    <15

    6

    <15

    1,0

    400 × 1000

    160

    574

    0,20

    3

    <15

    7

    <15

    11

    17

    <

    400 × 1000

    239

    862

    0,30

    8

    <15

    15

    19

    25

    28

    <

    500 × 1000

    98

    354

    0,10

    <3

    <15

    <3

    <15

    <3

    <15

    0,8

    500 × 1000

    147

    531

    0,15

    <3

    <15

    3

    <15

    4

    <15

    1,0

    500 × 1000

    197

    708

    0,20

    <3

    <15

    4

    <15

    7

    <15

    <

    500 × 1000

    295

    1062

    0,30

    5

    <15

    10

    <15

    16

    24

    <

    315 × 1250

    80

    288

    0,10

    <3

    <15

    4

    <15

    7

    <15

    1,1

    315 × 1250

    120

    431

    0,15

    4

    <15

    9

    <15

    15

    19

    1,4

    315 × 1250

    160

    575

    0,20

    7

    <15

    15

    19

    26

    27

    1,6

    315 × 1250

    240

    863

    0,30

    16

    22

    34

    30

    60

    38

    2,0

    400 × 1250

    100

    359

    0,10

    <3

    <15

    <3

    <15

    4

    <15

    1,1

    400 × 1250

    150

    539

    0,15

    3

    <15

    5

    <15

    9

    <15

    1,4

    400 × 1250

    200

    719

    0,20

    5

    <15

    10

    <15

    16

    22

    1,6

    400 × 1250

    299

    1078

    0,30

    10

    16

    22

    25

    37

    34

    2,0

    500 × 1250

    123

    443

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    1,1

    500 × 1250

    184

    664

    0,15

    <3

    <15

    4

    <15

    6

    <15

    1,4

    500 × 1250

    246

    886

    0,20

    3

    <15

    6

    <15

    11

    18

    1,6

    500 × 1250

    369

    1328

    0,30

    7

    <15

    15

    20

    24

    30

    2,0

    630 × 1250

    153

    551

    0,10

    <3

    <15

    <3

    <15

    <3

    <15

    1,1

    630 × 1250

    230

    827

    0,15

    <3

    <15

    <3

    <15

    4

    <15

    1,4

    630 × 1250

    306

    1103

    0,20

    <3

    <15

    4

    <15

    7

    <15

    1,6

    630 × 1250

    459

    1654

    0,30

    5

    <15

    10

    15

    15

    25

    2,0

    400 × 1500

    120

    432

    0,10

    <3

    <15

    3

    <15

    6

    <15

    1,5

    400 × 1500

    180

    647

    0,15

    3

    <15

    8

    <15

    13

    19

    1,8

    400 × 1500

    240

    863

    0,20

    6

    <15

    13

    19

    23

    27

    2,1

    400 × 1500

    360

    1295

    0,30

    14

    21

    30

    30

    51

    38

    2,7

    500 × 1500

    148

    532

    0,10

    <3

    <15

    <3

    <15

    4

    <15

    1,5

    500 × 1500

    222

    797

    0,15

    <3

    <15

    5

    <15

    8

    <15

    1,8

    500 × 1500

    295

    1063

    0,20

    4

    <15

    9

    <15

    15

    23

    2,1

    500 × 1500

    443

    1595

    0,30

    9

    15

    20

    25

    33

    34

    2,7

    630 × 1500

    184

    662

    0,10

    <3

    <15

    <3

    <15

    <3

    <15

    1,5

    630 × 1500

    276

    993

    0,15

    <3

    <15

    3

    <15

    5

    <15

    1,8

    630 × 1500

    368

    1324

    0,20

    3

    <15

    6

    <15

    9

    19

    2,1

    630 × 1500

    552

    1986

    0,30

    6

    <15

    13

    20

    21

    30

    2,7

    630 × 1750

    215

    773

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    1,9

    630 × 1750

    322

    1159

    0,15

    <3

    <15

    4

    <15

    7

    <15

    2,4

    630 × 1750

    429

    1545

    0,20

    3

    <15

    8

    <15

    12

    23

    2,8

    630 × 1750

    644

    2318

    0,30

    7

    <15

    17

    24

    28

    34

    3,6

    <: 0,2 m/s werden nicht erreicht

    Die Werte für die Nahzone gelten für eine Zulufttemperaturdifferenz von –3 K


    QLV-180, Schallleistungspegel, Gesamtdruckdifferenz und Nahzone

    Nenngröße V v0 Drosselklappenstellung Lnz
    Nenngröße V v0 0° 45° 90° Lnz
    Nenngröße V v0 Δpt LWA Δpt LWA Δpt LWA Lnz
    Nenngröße l/s m³/h m/s Pa dB(A) Pa dB(A) Pa dB(A) m

    160 × 500

    25

    89

    0,10

    3

    <15

    5

    <15

    10

    <15

    <

    160 × 500

    37

    134

    0,15

    8

    <15

    12

    <15

    23

    20

    <

    160 × 500

    49

    178

    0,20

    13

    <15

    22

    21

    40

    28

    <

    160 × 500

    74

    267

    0,30

    30

    25

    49

    32

    91

    39

    <

    200 × 500

    30

    108

    0,10

    <3

    <15

    3

    <15

    6

    <15

    <

    200 × 500

    45

    162

    0,15

    5

    <15

    8

    <15

    14

    15

    <

    200 × 500

    60

    217

    0,20

    9

    <15

    14

    15

    25

    23

    <

    200 × 500

    90

    325

    0,30

    19

    19

    31

    27

    57

    35

    <

    250 × 500

    37

    132

    0,10

    <3

    <15

    <3

    <15

    4

    <15

    <

    250 × 500

    55

    198

    0,15

    3

    <15

    5

    <15

    9

    <15

    <

    250 × 500

    73

    263

    0,20

    6

    <15

    9

    <15

    16

    19

    <

    250 × 500

    110

    395

    0,30

    13

    <15

    20

    21

    36

    30

    <

    160 × 600

    30

    107

    0,10

    4

    <15

    8

    <15

    14

    <15

    <

    160 × 600

    45

    160

    0,15

    10

    <15

    17

    17

    32

    24

    <

    160 × 600

    59

    214

    0,20

    17

    18

    30

    26

    56

    32

    <

    160 × 600

    89

    320

    0,30

    39

    29

    68

    37

    126

    44

    <

    200 × 600

    36

    130

    0,10

    3

    <15

    5

    <15

    9

    <15

    <

    200 × 600

    54

    195

    0,15

    6

    <15

    11

    <15

    20

    20

    <

    200 × 600

    72

    260

    0,20

    11

    <15

    19

    20

    35

    28

    <

    200 × 600

    108

    390

    0,30

    25

    24

    43

    32

    79

    39

    <

    250 × 600

    44

    158

    0,10

    <3

    <15

    3

    <15

    5

    <15

    <

    250 × 600

    66

    237

    0,15

    4

    <15

    7

    <15

    12

    15

    <

    250 × 600

    88

    316

    0,20

    7

    <15

    12

    <15

    22

    23

    <

    250 × 600

    132

    474

    0,30

    16

    18

    27

    26

    49

    35

    <

    315 × 600

    54

    196

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    <

    315 × 600

    82

    294

    0,15

    3

    <15

    4

    <15

    8

    <15

    <

    315 × 600

    109

    391

    0,20

    5

    <15

    8

    <15

    14

    19

    <

    315 × 600

    163

    587

    0,30

    11

    <15

    18

    21

    31

    30

    <

    160 × 800

    40

    142

    0,10

    7

    <15

    13

    <15

    24

    21

    <

    160 × 800

    59

    214

    0,15

    16

    17

    29

    25

    54

    32

    <

    160 × 800

    79

    285

    0,20

    28

    25

    51

    33

    96

    40

    <

    160 × 800

    119

    427

    0,30

    63

    37

    116

    45

    216

    51

    <

    200 × 800

    48

    173

    0,10

    4

    <15

    8

    <15

    15

    16

    <

    200 × 800

    72

    260

    0,15

    10

    <15

    18

    20

    33

    27

    <

    200 × 800

    96

    346

    0,20

    18

    20

    32

    28

    59

    36

    <

    200 × 800

    144

    520

    0,30

    39

    31

    72

    39

    134

    47

    <

    250 × 800

    59

    211

    0,10

    3

    <15

    5

    <15

    9

    <15

    <

    250 × 800

    88

    316

    0,15

    6

    <15

    11

    <15

    21

    23

    <

    250 × 800

    117

    421

    0,20

    11

    <15

    20

    23

    37

    31

    <

    250 × 800

    176

    632

    0,30

    25

    26

    46

    34

    83

    42

    <

    315 × 800

    72

    261

    0,10

    <3

    <15

    3

    <15

    6

    <15

    <

    315 × 800

    109

    391

    0,15

    4

    <15

    7

    <15

    13

    19

    <

    315 × 800

    145

    522

    0,20

    7

    <15

    13

    18

    23

    27

    <

    315 × 800

    217

    783

    0,30

    16

    20

    29

    29

    52

    38

    <

    400 × 800

    91

    326

    0,10

    <3

    <15

    <3

    <15

    4

    <15

    <

    400 × 800

    136

    489

    0,15

    3

    <15

    5

    <15

    8

    <15

    <

    400 × 800

    181

    652

    0,20

    5

    <15

    8

    <15

    15

    22

    <

    400 × 800

    272

    978

    0,30

    10

    <15

    19

    24

    33

    33

    <

    160 × 1000

    49

    178

    0,10

    10

    <15

    20

    20

    37

    26

    0,8

    160 × 1000

    74

    267

    0,15

    22

    23

    44

    31

    82

    38

    1,0

    160 × 1000

    99

    356

    0,20

    40

    31

    78

    39

    146

    46

    <

    160 × 1000

    148

    534

    0,30

    90

    43

    176

    51

    329

    57

    <

    200 × 1000

    60

    217

    0,10

    6

    <15

    12

    <15

    22

    22

    0,8

    200 × 1000

    90

    325

    0,15

    14

    17

    27

    26

    51

    33

    1,0

    200 × 1000

    120

    433

    0,20

    25

    25

    49

    34

    90

    41

    <

    200 × 1000

    180

    650

    0,30

    56

    37

    109

    45

    202

    53

    <

    250 × 1000

    73

    263

    0,10

    4

    <15

    8

    <15

    14

    17

    0,8

    250 × 1000

    110

    395

    0,15

    9

    <15

    17

    21

    31

    29

    1,0

    250 × 1000

    146

    527

    0,20

    16

    20

    30

    29

    55

    37

    <

    250 × 1000

    219

    790

    0,30

    35

    31

    68

    40

    125

    48

    <

    315 × 1000

    91

    326

    0,10

    <3

    <15

    5

    <15

    9

    <15

    0,8

    315 × 1000

    136

    489

    0,15

    6

    <15

    11

    15

    19

    24

    1,0

    315 × 1000

    181

    652

    0,20

    10

    <15

    19

    23

    35

    32

    <

    315 × 1000

    272

    978

    0,30

    22

    26

    43

    35

    78

    44

    <

    400 × 1000

    113

    408

    0,10

    <3

    <15

    3

    <15

    5

    <15

    0,8

    400 × 1000

    170

    611

    0,15

    4

    <15

    7

    <15

    12

    20

    1,0

    400 × 1000

    226

    815

    0,20

    6

    <15

    12

    18

    22

    28

    <

    400 × 1000

    340

    1223

    0,30

    14

    20

    27

    29

    48

    39

    <

    500 × 1000

    140

    503

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    0,8

    500 × 1000

    210

    755

    0,15

    <3

    <15

    5

    <15

    8

    16

    1,0

    500 × 1000

    280

    1006

    0,20

    4

    <15

    8

    <15

    14

    24

    <

    500 × 1000

    419

    1509

    0,30

    9

    <15

    18

    25

    31

    35

    <

    315 × 1250

    113

    408

    0,10

    3

    <15

    7

    <15

    13

    19

    1,1

    315 × 1250

    170

    612

    0,15

    8

    <15

    16

    21

    29

    30

    1,4

    315 × 1250

    227

    815

    0,20

    14

    20

    29

    29

    52

    38

    1,6

    315 × 1250

    340

    1223

    0,30

    31

    32

    65

    41

    117

    49

    1,9

    400 × 1250

    142

    509

    0,10

    <3

    <15

    5

    <15

    8

    <15

    1,1

    400 × 1250

    212

    764

    0,15

    5

    <15

    10

    16

    18

    25

    1,4

    400 × 1250

    283

    1019

    0,20

    9

    <15

    18

    24

    32

    34

    1,6

    400 × 1250

    425

    1528

    0,30

    20

    26

    41

    35

    72

    45

    2,0

    500 × 1250

    175

    629

    0,10

    <3

    <15

    3

    <15

    5

    <15

    1,1

    500 × 1250

    262

    943

    0,15

    3

    <15

    7

    <15

    12

    21

    1,4

    500 × 1250

    349

    1258

    0,20

    6

    <15

    12

    19

    21

    29

    1,7

    500 × 1250

    524

    1887

    0,30

    13

    21

    27

    31

    47

    41

    2,1

    630 × 1250

    218

    785

    0,10

    <3

    <15

    <3

    <15

    3

    <15

    1,1

    630 × 1250

    327

    1177

    0,15

    <3

    <15

    4

    <15

    7

    17

    1,4

    630 × 1250

    436

    1569

    0,20

    4

    <15

    8

    <15

    13

    25

    1,7

    630 × 1250

    654

    2354

    0,30

    9

    15

    18

    26

    30

    37

    2,1

    400 × 1500

    170

    611

    0,10

    3

    <15

    6

    <15

    11

    19

    1,5

    400 × 1500

    255

    917

    0,15

    6

    <15

    14

    21

    25

    30

    1,8

    400 × 1500

    340

    1223

    0,20

    12

    19

    25

    29

    45

    38

    2,2

    400 × 1500

    509

    1834

    0,30

    26

    31

    57

    40

    101

    50

    2,7

    500 × 1500

    210

    755

    0,10

    <3

    <15

    4

    <15

    7

    <15

    1,5

    500 × 1500

    314

    1132

    0,15

    4

    <15

    9

    16

    16

    26

    1,9

    500 × 1500

    419

    1509

    0,20

    8

    <15

    16

    24

    29

    34

    2,2

    500 × 1500

    629

    2264

    0,30

    17

    25

    37

    36

    65

    46

    2,8

    630 × 1500

    262

    941

    0,10

    <3

    <15

    3

    <15

    5

    <15

    1,5

    630 × 1500

    392

    1412

    0,15

    3

    <15

    6

    <15

    10

    22

    1,9

    630 × 1500

    523

    1883

    0,20

    5

    <15

    11

    19

    18

    30

    2,3

    630 × 1500

    785

    2824

    0,30

    11

    20

    24

    31

    41

    41

    2,9

    630 × 1750

    305

    1098

    0,10

    <3

    <15

    3

    <15

    6

    <15

    1,9

    630 × 1750

    458

    1648

    0,15

    3

    <15

    8

    15

    14

    26

    2,5

    630 × 1750

    610

    2197

    0,20

    6

    <15

    14

    23

    24

    34

    3,0

    630 × 1750

    915

    3295

    0,30

    14

    24

    31

    35

    54

    45

    4,0

    <: 0,2 m/s werden nicht erreicht

    Die Werte für die Nahzone gelten für eine Zulufttemperaturdifferenz von –3 K


    Quellluftdurchlässe für Komfort- und Industriebereiche mit besonderen Ansprüchen an Architektur und Design.

    Mit dreiseitiger (90°) oder fünfseitiger (180°) Ausströmung für turbulenzarme Quelllüftung. Gehäuse mit vieleckigem Querschnitt zum Wandvorbau.

    Einbaufertige Komponente, bestehend aus dem Gehäuse mit oben und unten angeordnetem Anschlussstutzen, einem Luftverteilelement und Gleichrichter zur gleichmäßigen Luftverteilung und dem Frontdurchlass aus Lochblech. Anschlussstutzen für runde Luftleitungen.

    Anschlussstutzen, passend für Luftleitungen nach EN 13180.

    Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

    Besondere Merkmale

    • Drei- und fünfseitige Ausströmung
    • Luftleitungsanschluss oben und unten
    • Optional mit Drosselelement zum Volumenstromabgleich

    Materialien und Oberflächen

    • Deckel, Boden, Stutzen und Seitenteile aus verzinktem Stahlblech
    • S7: Deckel und Boden aus Aluminium
    • Eck- und Kantenprofile aus Aluminium-Strangpressprofilen
    • Gleichrichter aus Kunststoff
    • Luftverteilelement aus synthetischen Fasern
    • Lippendichtung aus Gummi
    • Oberfläche pulverbeschichtet, RAL 9010, reinweiß
    • P1: Pulverbeschichtet, Farbton nach RAL Classic
    • S7: Oberfläche verzinkt

    Technische Daten

    • Nenngrößen: 160 × 500 – 630 × 1750 mm
    • Minimaler Volumenstrom, bei 0,1 m/s: 17 –305 l/s oder 62 – 1098 m³/h
    • Maximaler Volumenstrom, bei 0,3 m/s: 52 – 915 l/s oder 185 – 3295 m³/h
    • Zulufttemperaturdifferenz: –6 bis –1 K
    • Schallleistung, bei 0,3 m/s: max. 43 dB(A)

    Auslegungsdaten

    • V _______________________ [m³/h]
    • Δpt _______________________ [Pa]

    Strömungsgeräusch

    • LWA _______________________ [dB(A)]

    Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

    00135936_0

     Serie
    QLV       Quellluftdurchlass

     Ausströmseiten
    90       Dreiseitig
    180       Fünfseitig

     Anschluss
           Runder Anschlussstutzen
    O       Oben
    U       Unten

     Drosselelement zum Volumenstromabgleich
           Keine Eintragung: Ohne
    M       Mit



     Lippendichtung
           Keine Eintragung: Ohne
    L       Mit (Nur für Anschlussstutzen oben)
           Luftanschlussstutzen unten grundsätzlich mit Lippendichtung

     Nenngröße [mm]
           ∅D × H
           Stutzendurchmesser × Nennhöhe

     Befestigung
           Keine Eintragung: Ohne
    W0       Mit Wandbefestigung

     Oberfläche Sichtseite
           Keine Eintragung: Pulverbeschichtet,
           RAL 9010, reinweiß
    P1       Pulverbeschichtet, RAL Classic Farbton angeben
    S7       Unbeschichtet (Stahl verzinkt, Aluminium unbehandelt)

           Glanzgrad
           RAL 9010 50 %
           RAL 9006 30 %
           Alle anderen RAL-Farben 70 %

    Bestellbeispiel: QLV–180–U/250×500/P1-RAL 9016

    Ausströmseiten

    Fünfseitig

    Anschluss

    Runder Anschlussstutzen unten

    Drosselelement zum Volumenstromabgleich

    Ohne

    Lippendichtung

    Ohne

    Nenngröße

    250 × 500 mm

    Befestigung

    Ohne

    Oberfläche Sichtseite

    RAL 9016, verkehrsweiß, Glanzgrad 70 %




    Varianten, Zubehör, Abmessungen und Gewichte

    • Varianten
    • Zubehör
    • Abmessungen und Gewichte

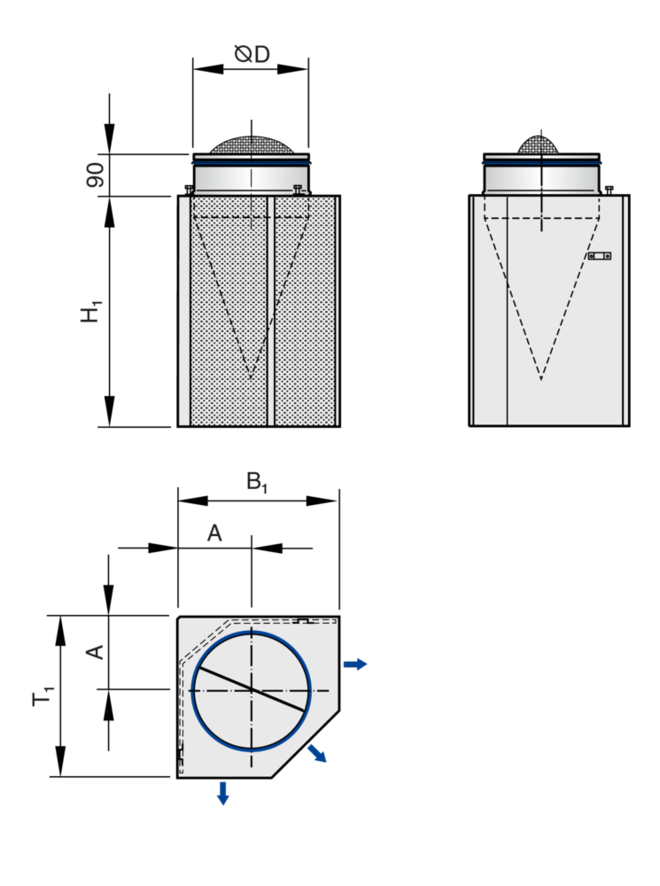

    QLV-90-U
    00132313_0


    00132313_0
    00132315_0
    Wandbefestigung 00224229_0
    ① Wandhalter Innenteil


    QLV-90-U
    00117613_0....
    QLV-90-U grundsätzlich mit Dichtlippe


    00117613_0....
    00117630_0..
    00117624_0...
    00117617_0....

    Die Nenngröße – Nennbreite × Nennhöhe – entspricht der Ausströmungsöffnung im Gehäuse

    QLV-90

    Nenngröße
    		 B1
    mm
    		 H1
    mm
    		 T1
    mm
    		 ØD
    mm
    		 A
    mm
    		 m
    kg
    160×500 250 500 250 158 115 6
    200×500 295 500 295 198 135 6
    250×500 350 500 350 248 160 8
    160×600 250 600 250 158 115 9
    200×600 295 600 295 198 135 7
    250×600 350 600 350 248 160 8
    315×600 420 600 420 313 193 9
    160×800 250 800 250 158 115 11
    200×800 295 800 295 198 135 8
    250×800 350 800 350 248 160 9
    315×800 420 800 420 313 193 11
    400×800 510 800 510 398 235 13
    160×1000 250 1000 250 158 115 12
    200×1000 295 1000 295 198 135 14
    250×1000 350 1000 350 248 160 16
    315×1000 420 1000 420 313 193 21
    400×1000 510 1000 510 398 235 18
    500×1000 615 1000 615 498 285 20
    315×1250 420 1250 420 313 193 26
    400×1250 510 1250 510 398 235 29
    500×1250 615 1250 615 498 285 25
    630×1250 750 1250 750 628 350 32
    400×1500 510 1500 510 398 235 37
    500×1500 615 1500 615 498 285 41
    630×1500 750 1500 750 628 350 46
    630×1750 750 1750 750 628 350 51


    QLV-180

    Nenngröße
    		 B1
    mm
    		 H1
    mm
    		 T1
    mm
    		 ØD
    mm
    		 A
    mm
    		 m
    kg
    160×500 240 500 235 158 115 6
    200×500 280 500 275 198 135 7
    250×500 330 500 325 248 160 8
    160×600 240 600 235 158 115 10
    200×600 280 600 275 198 135 7
    250×600 330 600 325 248 160 8
    315×600 395 600 390 313 193 9
    160×800 240 800 235 158 115 11
    200×800 280 800 275 198 135 8
    250×800 330 800 325 248 160 9
    315×800 395 800 390 313 193 11
    400×800 480 800 475 398 235 13
    160×1000 240 1000 235 158 115 12
    200×1000 280 1000 275 198 135 14
    250×1000 330 1000 325 248 160 16
    315×1000 395 1000 390 313 193 20
    400×1000 480 1000 475 398 235 17
    500×1000 580 1000 575 498 285 20
    315×1250 395 1250 390 313 193 25
    400×1250 480 1250 475 398 235 28
    500×1250 580 1250 575 498 285 25
    630×1250 710 1250 705 628 350 31
    400×1500 480 1500 475 398 235 35
    500×1500 580 1500 575 498 285 39
    630×1500 710 1500 705 628 350 44
    630×1750 710 1750 705 628 350 49


    Einbaudetails, Grundlagen und Definitionen

    • Einbaudetails
    • Grundlagen und Definitionen

    Einbau und Inbetriebnahme

    • Bei Quelllüftung die Abluftdurchlässe vorzugsweise im oberen Raumbereich, oberhalb der Aufenthaltszone, anordnen
    • Gegebenenfalls Volumenstromabgleich am Drosselelement vornehmen

    Hauptabmessungen

    B₁ [mm]

    Breite des Frontdurchlasses

    B₄ [mm]

    Breite eines rechteckigen Anschlussstutzens

    ØD [mm]

    Außendurchmesser des Anschlussstutzens

    ØD₁ [mm]

    Gehäusedurchmesser

    H₁ [mm]

    Höhe des Frontdurchlasses

    T₁ [mm]

    Gehäusetiefe

    T₄ [mm]

    Tiefe eines rechteckigen Anschlussstutzens

    m [kg]

    Gewicht (Masse)

    Definitionen

    LWA [dB(A)]

    Schallleistungspegel des Strömungsgeräusches, A-bewertet

    V [m³/h] und [l/s]

    Volumenstrom

    v0 [m/s]

    Theoretische Luftgeschwindigkeit bezogen auf die Durchlassfläche im Abstand 0 m vom Durchlass

    Lnz [m]

    Nahbereich des Quellluftdurchlasses (Nahzone), innerhalb der die Komfortkriterien nicht garantiert sind

    Ungeachtet der Luftgeschwindigkeit beträgt die Nahzone mindestens 0,5 m

    Im Abstand Lnz beträgt die Luftgeschwindigkeit maximal 0,2 m/s, gemessen 0,1 m über dem Boden

    Δtz [K]

    Zulufttemperaturdifferenz (Zulufttemperatur minus Raumtemperatur)

    Δpt [Pa]

    Gesamtdruckdifferenz

    Aeff [m²]

    Effektive Luftausströmfläche


    Alle Schallleistungspegel basieren auf 1 pW.

    Downloads

    Produktinfos

    Referenzen

    production {"X-Frame-Options"=>"SAMEORIGIN", "X-XSS-Protection"=>"1; mode=block", "X-Content-Type-Options"=>"nosniff", "X-Download-Options"=>"noopen", "X-Permitted-Cross-Domain-Policies"=>"none", "Referrer-Policy"=>"strict-origin-when-cross-origin", "Strict-Transport-Security"=>"max-age=31536000; includeSubDomains", "Content-Type"=>"text/html; charset=utf-8"}

    Seite teilen

    Diese Seite weiterempfehlen

    Hier haben Sie die Möglichkeit diese Seite als Link weiter zu empfehlen.

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen dank für Ihre Nachricht!

    Ihre Empfehlung wurde verschickt und sollte jeden Moment beim Empfänger eingehen.

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Kontakt

    Wir sind für Sie da

    Bitte spezifizieren Sie das Thema Ihrer Anfrage und Ihre Kontaktdaten.
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    Anhang (max. 10MB)
    Ihre Nachricht
    Ihre Nachricht an

    Mit Stern (*) markierte Felder sind Pflichtfelder.

    Kontakt

    Vielen Dank für Ihre Nachricht!

    Ihre Nachricht in ist unserem Service Center eingegangen und wird bearbeitet.
    Unsere Abteilung für Service-Anfragen wird sich in Kürze mit Ihnen in Verbindung setzten.
    Für allgemeine Fragen zu Produkten und Services erreichen Sie uns auch unter:
    Tel.: +49 (0)2845 / 202-0 | Fax: +49 (0)2845/202-265

    TROX Logo
    Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.
    Cookie-Einstellungen
