AF | S.A. TROX Belgium/TROX Belgium N.V.

AF-0-A/825×225

AF

Lüftungsgitter aus Aluminium mit feststehenden Längslamellen für Bodeneinbau – auch als Gitterband

Lüftungsgitter und Gitterbänder mit Profillamellen

Nenngrößen 225 × 75 – 1225 × 425 mm und Gitterbänder
Volumenstrombereich 10 – 1235 l/s oder 36 – 4446 m³/h
Frontdurchlass aus eloxiertem Aluminium
Profilierter Frontrahmen für direkten Bodeneinbau
Herausnehmbarer Gittereinsatz mit Spezialfederbefestigung

Optionale Ausstattung und Zubehör

Frontdurchlass in Farben nach RAL Classic
Anbauteile zum Volumenstromabgleich und zur Strahllenkung

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Lüftungsgitter der Serie AF als Zuluft- und Abluftdurchlass für Komfort- und Industriebereiche
Gerichtete Zuluftführung für Mischlüftung
Lamellen für Strömungsrichtung 0 und 15° für unterschiedliche örtliche Anforderungen
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –12 bis +4 K
Vorzugsweise zum Einbau in Fußböden

Besondere Merkmale

Lamellen für Strömungsrichtung gerade 0° und schräg 15° für unterschiedliche örtliche Gegebenheiten
Klemmfederbefestigung

Nenngrößen

Einzelgitter

Nennlänge: 225, 325, 425, 525, 625, 825, 1025, 1225 mm
Nennhöhe: 75, 125, 225, 325, 425, 525 mm

Gitterband

Nennlänge Endstück: 1010, 1190, 1370, 1550, 1730, 1910 mm
Nennlänge Mittelstück: 2000 mm
Nennhöhe: 75, 125, 225, 325 mm

Beschreibung

Varianten

AF: Einzelgitter
E-AF, M-AF: Gitterband

Bauform Lamelle

0: Strömungsrichtung 0°
15: Strömungsrichtung 15°

Bauteile und Eigenschaften

Frontrahmen
Feststehende Längslamellen
Umlaufende Dichtung, werkseitig aufgebracht
Mittelsteg in Querrichtung bei Nennlängen über 625 mm

Anbauteile

AG, D, DG: Zum Volumenstromabgleich und zur Strahllenkung von Lüftungsgittern

Konstruktionsmerkmale

Querrohre zur Befestigung an Klemmfedern
Lamellen für Strömungsrichtung gerade 0° und schräg 15°

Materialien und Oberflächen

Frontrahmen und Lamellen aus Aluminium
Frontrahmen und Lamellen eloxiert, E6-C-0, naturfarben
P1: Frontrahmen und Lamellen pulverbeschichtet, Farbton nach RAL Classic

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Nenngrößen	225 × 75 – 1225 × 425 mm
Gitterband	H: 75, 125, 225, 325 mm
Minimaler Volumenstrom	10 – 410 l/s oder 36 – 1476 m³/h
Maximaler Volumenstrom bei L_WA max. 40 dB(A) ohne Anbauteile	55 – 1235 l/s oder 198 – 4446 m³/h
Zulufttemperaturdifferenz	–12 bis +4 K

Volumenströme für Einzelgitter (ungeteilte Ausführung) für Zuluft.

Geometrischer freier Querschnitt

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	A_geo
mm	m²
75	0,006	0,009	0,011	0,014	0,017	0,022	0,028	0,033
125	0,016	0,024	0,032	0,039	0,047	0,063	0,078	0,094
225		0,054	0,072	0,090	0,108	0,143	0,179	0,214
325			0,113	0,140	0,168	0,224	0,279	0,335
425					0,229	0,304	0,380	0,455

Effektive Luftausströmfläche (Zuluft)

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	A_eff
mm	m²
75	0,006	0,009	0,011	0,014	0,017	0,022	0,028	0,034
125	0,011	0,017	0,022	0,028	0,034	0,044	0,055	0,066
225		0,034	0,044	0,055	0,066	0,087	0,108	0,129
325			0,066	0,081	0,096	0,129	0,169	0,193
425					0,129	0,169	0,214	0,256

Effektive Lufteinströmfläche (Abluft)

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	A_eff
mm	m²
75	0,004	0,006	0,009	0,011	0,013	0,017	0,021	0,026
125	0,009	0,013	0,017	0,021	0,026	0,033	0,041	0,049
225		0,026	0,033	0,041	0,049	0,066	0,082	0,090
325			0,049	0,060	0,072	0,095	0,120	0,140
425					0,095	0,122	0,155	0,185

AF, Volumenstrombereiche 00150026_0

× L_WA = 40 dB(A) ohne Drosselung+ L_WA = 40 dB(A) bei Drosselstellung 50 %

Lüftungsgitter aus Aluminium in rechteckiger Bauform für Zuluft und Abluft. Vorzugsweise für Fußbodeneinbau.

Einbaufertige Komponente, bestehend aus Einbaurahmen und feststehenden Längslamellen.

Klemmfederbefestigung zum Einbau in einen Einbaurahmen.

Schallleistungspegel des Strömungsgeräusches gemessen nach EN ISO 5135.

Besondere Merkmale

Lamellen für Strömungsrichtung gerade 0° und schräg 15° für unterschiedliche örtliche Gegebenheiten
Klemmfederbefestigung

Materialien und Oberflächen

Frontrahmen und Lamellen aus Aluminium
Frontrahmen und Lamellen eloxiert, E6-C-0, naturfarben
P1: Frontrahmen und Lamellen pulverbeschichtet, Farbton nach RAL Classic

Technische Daten

Nenngrößen: 225 × 75 – 1225 × 325 mm
Gitterband: Höhe 75 – 325 mm
Minimaler Volumenstrom (Zuluft): 10 – 410 l/s oder 36 – 1476 m³/h
Maximaler Volumenstrom (Zuluft), bei L_WA max. 40 dB(A) ohne Anbauteile: 55 – 1235 l/s oder 198 – 4446 m³/h
Zulufttemperaturdifferenz: –12 bis +4 K

Auslegungsdaten

V _______________________ [m³/h]
Δp_t _______________________ [Pa]

Strömungsgeräusch

L_WA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

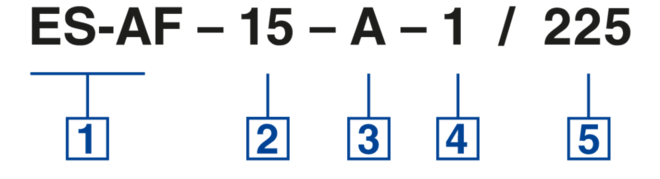

Serie
AF Einzelgitter

Bauform Lamellen
0 Lamellen 0°(Gerade)
15 Lamellen 15° (Schräg)

Anbauteile
A       Ohne (Nur Frontgitter)
AG       Drosselelement, Lamellen gegenläufig gekoppelt
D       Strahllenkung, Lamellen um 90° gedreht zu Frontlamellen, separat einstellbar
DG       D kombiniert mit AG

Nenngröße [mm]
L × H

Oberfläche Sichtseite
Keine Eintragung: Eloxiert, E6-C-0, naturfarben
P1 Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Bestellbeispiel: AF-15-AG/825×225

Bauform Lamellen	15°
Anbauteile	Drosselelement, Lamellen gegenläufig gekoppelt
Nenngröße	825 × 225 mm
Oberfläche Sichtseite	Eloxiert, E6-C-0, naturfarben

Bestellbeispiel: E-AF-0/1310×225

Teilstück	Endstück
Bauform Lamellen	0°
Anbauteile	Keine
Nenngröße	1310 × 225 mm
Oberfläche Sichtseite	Eloxiert, E6-C-0, naturfarben

Abmessungen und Gewichte, Produktdetails

AF-0

L Nennlänge Mittelsteg in Querrichtung wenn L > 625 mm
H Nennhöhe

Die Gewichtstabelle zeigt die lieferbaren Nenngrößen

AF, Einzelgitter

H	L [mm]
H	225	325	425	525	625	825	1025	1225
H	m
mm	kg
75	0,8	1,1	1,4	1,7	2,0	2,6	3,2	3,8
125	1,1	1,5	1,9	2,3	2,7	3,4	4,2	5,0
225		2,2	2,8	3,4	4,0	5,1	6,3	7,5
325			3,7	4,5	5,3	6,9	8,4	10,0
425					6,6	8,6	10,5	12,5

Gewichte gelten für Lüftungsgitter ohne Anbauteile

AF, Gitterband

Teilstück	L [mm]	H [mm]
Teilstück	2000	75	125	225	325
M	2000	6,4	8,4	12,6	16,8
E	950	3,0	4,0	6,0	8,0
E	1010	3,2	4,2	6,4	8,5
E	1070	3,4	4,5	6,7	9,0
E	1130	3,6	4,7	7,1	9,5
E	1190	3,8	5,0	7,5	10,0
E	1250	4,0	5,3	7,9	10,5
E	1310	4,2	5,5	8,3	11,0
E	1370	4,4	5,8	8,6	11,5
E	1430	4,6	6,0	9,0	12,0
E	1490	4,8	6,3	9,4	12,5
E	1550	5,0	6,5	9,8	13,0
E	1610	5,2	6,8	10,1	13,5
E	1670	5,3	7,0	10,5	14,0
E	1730	5,5	7,3	10,9	14,5
E	1790	5,7	7,5	11,3	15,0
E	1850	5,9	7,8	11,7	15,5
E	1910	6,1	8,0	12,0	16,0
E	1970	6,3	8,3	12,4	16,5

Gewichte gelten für Teilstücke ohne Anbauteile

Frontrahmen 26 mm

Einbaubeispiele, Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

AF, Stoßverbindung Gitterband 00205228_0

① Verschraubung der Frontgitter

Einbau und Inbetriebnahme

Einbau vorzugsweise in Fußböden
Einbaurahmen mit Mauerankern einmörteln

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails

Volumenstromabgleich -*G 00152008_0

Anbauteile -AG, -DG und Serien AGW, DGW

Volumenstromabgleich

Wenn mehrere Lüftungsgitter an eine Luftleitung angeschlossen sind, ist eventuell ein Abgleich der Volumenströme erforderlich.

AG: Drosselelement mit gegenläufig gekoppelten Lamellen, verstellbar und mit Feststellschraube gesichert
AS: Drosselelement mit Schlitzschieber, verstellbar und mit Feststellschraube gesichert

Strahlausbreitung

Verstellbare Lamellen: Lamellen einzeln oder gekoppelt den örtlichen Gegebenheiten entsprechend einstellen
D, DG: Strahllenkung, um 90° gedreht zu den Frontlamellen, einzeln den örtlichen Gegebenheiten entsprechend einstellen

Hauptabmessungen

L [mm]

Nennlänge des Lüftungsgitters

H [mm]

Nennhöhe des Lüftungsgitters

m [kg]

Gewicht (Masse)

Definitionen

L_WA [dB(A)]

Schallleistungspegel des Strömungsgeräusches

V [m³/h] und [l/s]

Volumenstrom

Δp_t [Pa]

Gesamtdruckdifferenz

l_S [m]

Entfernung vom Lüftungsgitter oder Gitterband (Wurfweite)
