00134101_0
EasyConnect Grundbildschirm


00134093_0
EasyConnect Volumenströme


00134103_0
EasyConnect Diagramm


00134070_0

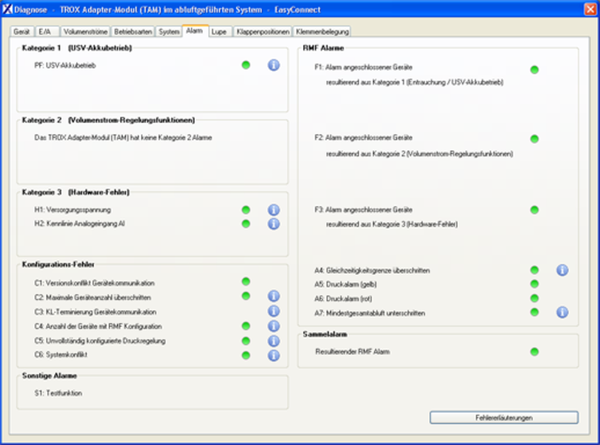

EasyConnect Alarme


00134087_0
EasyConnect Bedieneinheit


00134101_0
00134093_0
00134103_0
00134070_0
00134087_0

EASYCONNECT

Für Inbetriebnahme und Diagnose der Serie EASYLAB, FSE und FMS

Software für Konfiguration und Diagnose von Reglern TCU3, Adapter-Modulen (TAM), Frontschieberschließeinrichtung FSE und Überwachungseinrichtung FMS

  • Übersichtliche Darstellung aktueller Betriebswerte
  • Interaktive Benutzerführung
  • Umfangreiche Diagnose- und Diagrammfunktionen
  • Erstellung von Konfigurationsprotokollen und Sicherungsdateien
  • Angeschlossener Reglertyp wird automatisch erkannt und entsprechende Betriebswerte und Parameter werden dargestellt
  • Darstellung in verschiedenen Sprachen und Volumenstromeinheiten
  • Anschlussleitung und USB-Adapter im Lieferumfang


Optionale Ausstattung und Zubehör

  • Bluetooth Adaptermodul BlueCON für drahtlose Verbindung

Anwendung

Anwendung

  • Konfigurations-Software der Serie EasyConnect für EASYLAB Regler TCU3, Adaptermodule TAM und Überwachungseinrichtungen FMS
  • Änderung der Konfiguration von Laborabzugs-, Zuluft-, Abluft-, Druckreglern sowie Adaptermodulen
  • Umfangreiche Funktionen für die Konfiguration und Inbetriebnahme
  • Funktionen für Prüfung und Fehlerdiagnose
  • Dokumentation der Konfiguration

Besondere Merkmale

  • Übersichtliche Darstellung aktueller Betriebswerte
  • Interaktive Benutzerführung
  • Umfangreiche Diagnose- und Diagrammfunktionen
  • Erstellung von Konfigurationsprotokollen und Sicherungsdateien
  • Darstellung in verschiedenen Sprachen und Volumenstromeinheiten
  • Anschlussleitung und USB-Adapter im Lieferumfang
  • Optional Adaptermodul BlueCON für drahtlose Verbindung

Beschreibung

Varianten

  • CAB: Konfigurations-Software mit Anschlussleitung und USB-RS485 (leitungsgebundene Verbindung)
  • BC: Konfigurations-Software mit Bluetooth Adaptermodul BlueCON (drahtlose Verbindung)

Bauteile und Eigenschaften

  • PC-Softwarepaket
  • Schnittstellenadapter USB 2.0 nach RS485, inkl. Treiber-CD
  • Steckerfertige Anschlussleitung
  • PC-seitig 9-polige D-SUB-Buchse, EASYLAB Seite Stecker RJ45
  • Grafische Benutzeroberfläche (Windows-konform)
  • Basiert auf dem Microsoft.Net Framework (im Softwarepaket enthalten)
  • Inbetriebnahmeassistent zur benutzergeführten Anpassung einer Reglerkonfiguration
  • Eingeschränkter Zugriff auf die Konfigurationsparameter wahlweise möglich (nur Lesezugriff)

Systemvoraussetzungen

Standard-PC oder Notebook

  • Windows XP mit SP3
  • Windows Vista ab SP2
  • Windows 7 32-Bit- und 64-Bit-Version
  • USB- oder Bluetooth-Schnittstelle
  • Bildschirmauflösung mindestens 800 × 600

Lizensierung

  • Softwarelizenz gilt für einen Arbeitsplatz
  • Lizensierung ist an die Hardware gebunden (Freischaltcode erforderlich)

Technische Information

Funktion, Bestellschlüssel, Produktbeziehungen

  • Funktion
  • Bestellschlüssel
EasyConnect Grundbildschirm
00134101_0


00134101_0
00134103_0

Die Software stellt Werte, Parameter und Funktionen auf grafischen Benutzeroberflächen dar. Der angeschlossene Reglertyp wird automatisch erkannt und die jeweils verfügbaren Betriebswerte und Parameter werden dargestellt.

  • Übersichtliche Darstellung der aktuellen Betriebswerte
  • Übersichtliche Darstellung der aktuellen Betriebswerte des Raumes am Regler mit Raum-Management-Funktion
  • Inbetriebnahme von Reglern und Räumen (Regler mit Raum-Management-Funktion) mit Benutzerführung
  • Vollständige Diagnosefunktionen für alle Regleranschlüsse
  • Grafische Darstellung der wichtigsten Betriebswerte im Zeitdiagramm
  • Backup-Funktion zur Widerherstellung der Werks- oder Inbetriebnahmeeinstellungen
  • Identifikation der Programmbenutzer zur Dokumentation der Konfigurationsänderungen im Regler
  • Dialogsprache Deutsch oder Englisch
  • Physikalische Einheit für den Volumenstrom m³/h, l/s oder cfm
  • Sicherung der Reglerkonfiguration als Dateien zum Aufbau einer Projektdatenbank
  • Dokumentation der Reglerkonfiguration in einer PDF-Protokolldatei mit individuellem Logo und Firmenkopf

Benutzergruppen mit unterschiedlichen Freigabecodes und eingeschränktem Funktionsumfang sind möglich. Mehrere Berechtigungsstufen werden unterstützt.

  • Darstellung der aktuellen Betriebswerte und Diagnosefunktionen
  • Darstellung und Änderung der Konfiguration
  • Änderung des Wartungsintervalls
  • Backup-Funktion

00137356_0

 Software
EasyConnect        Konfigurations-Software



 Schnittstellenadapter
CAB       USB–RS485 und Anschlussleitung (leitungsgebundene Verbindung)
BC       Bluetooth Adaptermodul BlueCON (drahtlose Verbindung)



Einbaudetails

  • Einbaudetails

Einbau und Inbetriebnahme

Rechner vorbereiten

  • Software installieren
  • Schnittstellenadapter USB-RS485 anschließen
  • Treiber für USB-RS485 von der CD installieren
  • Hardwaregebundenen Freischaltcode (Lizenzschlüssel) anfordern und eingeben
  • Kommunikations-Port COMx auswählen

Inbetriebnahme von EASYLAB

  • EASYLAB Regler oder Adaptermodul anschließen
  • Software starten
  • Fenster zur Konfiguration oder Diagnose öffnen und beabsichtigte Aktionen durchführen
