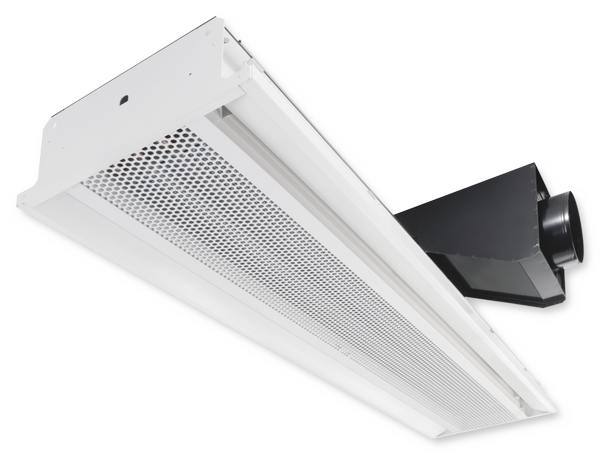

DID 300 B

DID300B

Geprüft nach VDI 6022

Eurovent-Zertifizierung

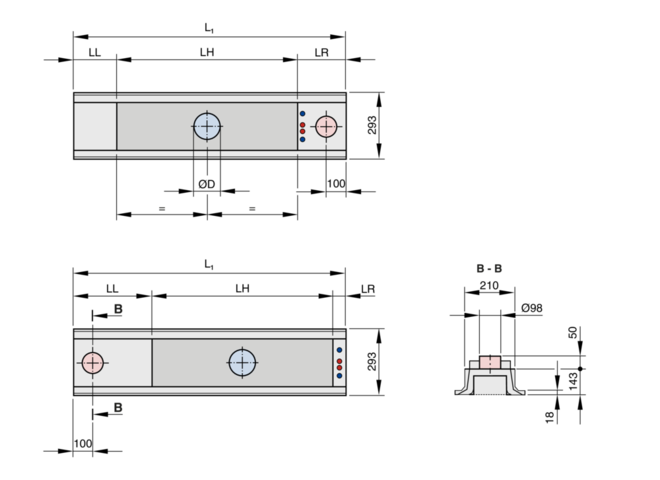

DID300B, Wasseranschlüsse (Darstellung 2-Leiter-System)

DID300B ohne Induktionsgitter

Horizontaler Primärluftstutzen

DID300B

Zweiseitig ausströmender Deckeninduktionsdurchlass 300 mm Nennbreite mit horizontalem Wärmeübertrager

Deckeninduktionsdurchlass zum Heizen und Kühlen mit 2- oder 4-Leiter-Wärmeübertrager zur Integration in verschiedene Deckensysteme

Für Raumhöhen bis vorzugsweise 4,00 m
Hohe Heiz- und Kühlleistung bei kleinem konditionierten Primärluftvolumenstrom und geringem Schallleistungspegel
Hoher Komfort durch niedrige Luftgeschwindigkeit im Aufenthaltsbereich
3 Düsenvarianten zur bedarfsabhängigen optimalen Induktion
Horizontaler oder vertikaler Primärluftanschlussstutzen
Abnehmbares Induktionsgitter

Optionale Ausstattung und Zubehör

Regelung
Zusatzgehäuse für Abluft
Schwarz lackierter Wärmeübertrager
Vielfältige Pulverbeschichtungen z. B. nach RAL CLASSIC-Farbskala

Anwendung

Anwendung

Deckeninduktionsdurchlässe der Serie DID300 B zur Integration in verschiedene Deckensysteme bei Raumhöhen bis vorzugsweise 4,00 m
Durch die geringe Bauhöhe von 210 mm für niedrige Zwischendeckenhöhen, z. B. bei Revitalisierungsprojekten, geeignet
2- oder 4-Leiter-Wärmeübertrager ermöglichen eine komfortable Raumtemperierung bei kleinem konditionierten Primärluftvolumenstrom
Energetische Vorteile von Wasser als Medium zum Heizen und Kühlen werden genutzt

Besondere Merkmale

Horizontaler oder vertikaler Primärluftstutzen
Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
Wasseranschluss stirnseitig, Cu-Rohr (Durchmesser) 12 mm, glattes Rohrende oder Außengewinde oder Überwurf G½", flachdichtend

Nenngrößen

900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm (3000 mm nur ohne Zusatzgehäuse)

Beschreibung

Varianten

Wärmeübertrager

2: 2-Leiter-Systeme
4: 4-Leiter-Systeme

Düsenvarianten

K: Klein
M: Mittel
G: Groß

Ausführung

Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

Anbauteile

Zusatzgehäuse für Abluft mit horizontalem oder vertikalem Luftanschlussstutzen
Wasseranschluss A1: Außengewinde G½", flachdichtend
Wasseranschluss A2: Überwurf G½", flachdichtend

Zubehör

Auflagewinkel für Einbau in Bandrasterdecke

Ergänzende Produkte

Anschlussschläuche
Regelung bestehend aus Raumbediengerät inklusive Regler mit integriertem Raumtemperaturfühler, Ventilen und Ventilantrieben sowie den Rücklaufverschraubungen
Regelung X-AIRCONTROL

Konstruktionsmerkmale

Luftanschlussstutzen passend für runde Luftleitungen nach EN 1506 bzw. EN 13180
4 Aufhängepunkte zur kundenseitigen Befestigung
Düsen in 3 Größen zur bedarfsabhängigen, optimalen Induktion
Optional zusätzliches Gehäuse für Abluft mit horizontalem Luftanschlussstutzen auf gleicher oder gegenüberliegender Seite oder vertikalem Luftanschlussstutzen

Materialien und Oberflächen

Gehäuse, Frontrahmen, Düsenblech und perforiertes Induktionsgitter aus verzinktem Stahlblech
Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
Wärmeübertrager wahlweise schwarz (RAL 9005)
Düsenblech pulverbeschichtet, schwarz (RAL 9005)
Zusatzgehäuse für Abluft inklusive Luftanschlussstutzen aus Stahlblech verzinkt

Normen und Richtlinien

Produkte sind unter der Nummer 09.12.432 nach Eurovent-zertifiziert und auf den Eurovent-Internetseiten aufgelistet
Hygienekonformitätserklärung nach VDI 6022

Instandhaltung

Keine beweglichen Bauteile, daher wartungsarm
Wärmeübertrager kann bei Bedarf mit Industriestaubsaugern abgesaugt werden
Es gilt die VDI 6022 Blatt 1 – Hygienische Anforderungen an raumlufttechnische Anlagen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung DID300B

① Luftanschlussstutzen (Primärluft)
② Haube (Gehäuseoberteil)
③ Düsen
④ Wasseranschlüsse
⑤ Gehäuse
⑥ Wärmeübertrager (Rohr-Durchmesser 12 mm)
⑦ Lochblech-Induktionsgitter
⑧ Zusatzgehäuse für Abluft mit Luftanschlussstutzen

Funktionsbeschreibung

Deckeninduktionsdurchlässe versorgen den Raum mit zentral aufbereiteter Primärluft (Außenluft) und decken mit Wärmeübertragern die Kühl- und/oder Heizlast ab.

Die Primärluft strömt durch die Düsen, in die Mischkammern, wodurch Sekundärluft induziert wird, die aus dem Raum durch das Induktionsgitter und den horizontalen Wärmeübertrager strömt.

Beide Luftströme vermischen sich und strömen als Zuluft durch die Luftdurchlassschlitze horizontal in den Raum.

Nennlänge	900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
Länge	893 – 3000 mm
Höhe	210 mm
Breite	293 mm
Durchmesser Primärluftstutzen	123/158 mm
Primärluftvolumenstrom	3 – 43 l/s oder 11 – 155 m³/h
Kühlleistung	Bis 1345 W
Heizleistung	Bis 1480 W
Maximaler Betriebsdruck wasserseitig	6 bar
Maximale Betriebstemperatur	75 °C

Die Schnellauslegungstabelle gibt Betriebspunkte für definierte Bezugsgrößen an. Weitere Betriebspunkte können mit unserem Auslegungsprogramm Easy Product Finder berechnet werden.

Schnellauslegung

L_N	①	Primärluft		②	③	Kühlbetrieb				Heizbetrieb
L_N	①	Primärluft		②	③	2- und 4-Leiter-System				4-Leiter-System
L_N	①	V_Pr		Δp_t	L_WA	Q_ges	Q_WK	Δt_W	Δp_W	Q_WH= Q_ges	Δt_W	Δp_W
L_N	①	l/s	m³/h	Pa	dB(A)	W		K	kPa	W	K	kPa
900	K	3	11	55	<15	156	120	0,9	1,3	189	3,2	0,12
900	K	5	16	116	20	237	183	1,4	1,3	287	4,9	0,12
900	K	6	21	200	27	298	227	1,8	1,3	355	6,1	0,12
900	M	7	25	46	18	267	183	1,4	1,3	287	4,9	0,12
900	M	11	38	106	29	383	256	2,0	1,3	399	6,9	0,12
900	M	14	51	191	37	476	305	2,4	1,3	473	8,1	0,12
900	G	13	46	47	25	382	228	1,8	1,3	356	6,1	0,12
900	G	18	63	79	34	492	281	2,2	1,3	437	7,5	0,12
900	G	22	80	128	40	588	320	2,5	1,3	796	8,5	0,12
1200	K	4	15	55	<15	209	159	1,2	1,7	249	4,3	0,14
1200	K	6	22	117	24	319	245	1,9	1,7	383	6,6	0,14
1200	K	8	29	204	32	401	304	2,4	1,7	471	8,1	0,14
1200	M	9	33	43	20	346	235	1,8	1,7	367	6,3	0,14
1200	M	13	46	83	30	466	312	2,4	1,7	483	8,3	0,14
1200	M	18	65	166	39	605	387	3,0	1,7	595	10,2	0,14
1200	G	17	62	41	30	507	299	2,3	1,7	464	8,0	0,14
1200	G	21	75	60	36	593	341	2,7	1,7	527	9,1	0,14
1200	G	25	88	83	40	671	376	2,9	1,7	579	10,0	0,14
1500	K	5	18	49	<15	241	181	1,4	2,0	283	4,9	0,17
1500	K	8	27	110	26	385	295	2,3	2,0	457	7,9	0,17
1500	K	10	36	196	34	490	369	2,9	2,0	569	9,8	0,17
1500	M	12	42	43	23	432	292	2,3	2,0	453	7,8	0,17
1500	M	16	59	85	33	584	387	3,0	2,0	595	10,2	0,17
1500	M	21	76	141	40	707	453	3,5	2,0	692	11,9	0,17
1500	G	22	79	42	35	634	369	2,9	2,0	569	9,8	0,17
1500	G	24	88	52	38	693	399	3,1	2,0	612	10,5	0,17
1500	G	27	97	63	41	749	424	3,3	2,0	650	11,2	0,17
1800	K	6	21	46	16	272	201	1,6	2,3	315	5,4	0,20
1800	K	9	32	106	27	449	342	2,7	2,3	528	9,1	0,20
1800	K	12	43	192	36	574	430	3,4	2,3	659	11,3	0,20
1800	M	14	50	42	25	506	339	2,6	2,3	523	9,0	0,20
1800	M	19	68	78	34	667	439	3,4	2,3	672	11,6	0,20
1800	M	24	86	124	40	798	510	4,0	2,3	775	13,3	0,20
1800	G	26	95	41	38	751	432	3,4	2,3	662	11,4	0,20
1800	G	29	105	50	41	815	463	3,6	2,3	707	12,2	0,20
1800	G	22	80	30	33	645	377	2,9	2,3	580	10,0	0,20
2100	K	7	24	44	17	330	250	1,1	7,6	475	3,7	0,90
2100	K	11	38	109	30	588	460	2,0	7,6	865	6,8	0,90
2100	K	14	52	205	38	767	593	2,5	7,6	1105	8,6	0,90
2100	M	16	58	41	27	640	445	1,9	7,6	837	6,5	0,90
2100	M	22	79	76	35	853	588	2,5	7,6	1098	8,6	0,90
2100	M	28	100	122	42	1026	691	3,0	7,6	1282	10,0	0,90
2100	G	31	112	42	40	960	585	2,5	7,6	1092	8,5	0,90
2100	G	34	123	50	43	1039	627	2,7	7,6	1167	9,1	0,90
2100	G	37	134	60	45	1113	664	2,9	7,6	1234	9,6	0,90
2400	K	8	27	42	18	363	273	1,2	8,5	517	4,0	0,95
2400	K	12	43	107	31	658	514	2,2	8,5	962	7,5	0,95
2400	K	16	59	201	40	860	663	2,9	8,5	1232	9,6	0,95
2400	M	19	67	42	28	732	507	2,2	8,5	950	7,4	0,95
2400	M	24	87	71	36	934	642	2,8	8,5	1195	9,3	0,95
2400	M	30	107	107	41	1102	744	3,2	8,5	1376	10,8	0,95
2400	G	36	128	42	43	1086	657	2,8	8,5	1222	9,6	0,95
2400	G	30	108	30	39	933	571	2,5	8,5	1066	8,3	0,95
2700	K	9	31	44	20	419	315	1,4	9,4	596	4,7	1,00
2700	K	13	48	105	32	726	566	2,4	9,4	1056	8,3	1,00
2700	K	18	65	193	40	941	723	3,1	9,4	1340	10,5	1,00
2700	M	21	75	41	29	811	559	2,4	9,4	1045	8,2	1,00
2700	M	26	93	64	35	994	683	2,9	9,4	1267	9,9	1,00
2700	M	31	112	93	41	1159	783	3,4	9,4	1447	11,3	1,00
2700	G	40	145	42	45	1217	731	3,1	9,4	1354	10,6	1,00
2700	G	34	122	30	41	1044	635	2,7	9,4	1182	9,2	1,00
3000	K	10	34	43	20	451	337	1,4	10,2	637	5,0	1,10
3000	K	14	51	96	32	764	593	2,6	10,2	1107	8,7	1,10
3000	K	19	68	171	40	985	758	3,3	10,2	1401	11,0	1,10
3000	M	23	83	41	30	888	610	2,6	10,2	1137	8,9	1,10
3000	M	29	103	63	36	1090	745	3,2	10,2	1378	10,8	1,10
3000	M	34	123	90	41	1260	849	3,6	10,2	1562	12,2	1,10
3000	G	45	162	43	47	1345	802	3,4	10,2	1480	11,6	1,10
3000	G	38	136	30	43	1152	697	3,0	10,2	1293	10,1	1,10

① Düsentyp ② Druckverlust ③ Strömungsgeräusch

Bezugsgrößen

Parameter	Kühlen	Heizen
t_R	26 °C	22 °C
t_Pr	16 °C	22 °C (isotherm)
t_WV	16 °C	50 °C
V_{W (bis 1800 mm)}	110 l/h	50 l/h
V_{W (ab 2100 mm)}	200 l/h	110 l/h

Zweiseitig ausströmende Deckeninduktionsdurchlässe Serie DID300B mit hohen thermischen Leistungen und geringer Bauhöhe.

Für deckenbündigen Einbau in Räume bis vorzugsweise 4,00 m Höhe.

Bestehend aus einem Gehäuse mit Aufhängepunkten, mit Luftanschlussstutzen, nicht brennbaren Düsen und horizontalem Wärmeübertrager.

Düsen in 3 Varianten zur bedarfsgerechten, optimalen Induktion.

Besondere Merkmale

Horizontaler oder vertikaler Primärluftstutzen
Horizontaler Wärmeübertrager als 2- oder 4-Leiter-System
Innenliegendes Düsenblech mit gestanzten Düsen (nicht brennbar)
Wasseranschluss stirnseitig, Cu-Rohr (Durchmesser) 12 mm, glattes Rohrende oder Außengewinde oder Überwurf G½", flachdichtend

Materialien und Oberflächen

Gehäuse, Frontrahmen, Düsenblech und perforiertes Induktionsgitter aus verzinktem Stahlblech
Wärmeübertrager aus Kupferrohren und Aluminiumlamellen
Sichtflächen pulverbeschichtet, reinweiß (RAL 9010) oder in einem anderen RAL-Farbton
Wärmeübertrager wahlweise schwarz (RAL 9005)
Düsenblech pulverbeschichtet, schwarz (RAL 9005)
Zusatzgehäuse für Abluft inklusive Luftanschlussstutzen aus Stahlblech verzinkt

Ausführung

Pulverbeschichtet RAL 9010, reinweiß, Glanzgrad 50 %
P1: Pulverbeschichtet in weiteren RAL-Farbtönen, Glanzgrad 70 %
P1: Pulverbeschichtet RAL 9006, weißaluminium, Glanzgrad 30 %

Technische Daten

Nennlänge: 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm
Länge: 893 – 3000 mm
Höhe: 210 mm
Breite: 293 mm
Durchmesser Primärluftstutzen: 123/158 mm
Primärluftvolumenstrom: 3 – 43 l/s oder 11 – 155 m³/h
Kühlleistung: Bis 1345 W
Heizleistung: Bis 1480 W
Maximaler Betriebsdruck: 6 bar
Maximale Betriebstemperatur: 75 °C

Auslegungsdaten

Primärluft

V_____[m³/h]
Δp_t_____[Pa]

Strömungsgeräusch

L_WA_____[dB(A)]

Kühlen

Q_ges_____[W]

Heizen

Q_ges_____[W]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Serie
DID300B Deckeninduktionsdurchlass

Wärmeübertrager
2 2-Leiter
4 4-Leiter

Düsenvariante
K       Klein
M       Mittel
G       Groß

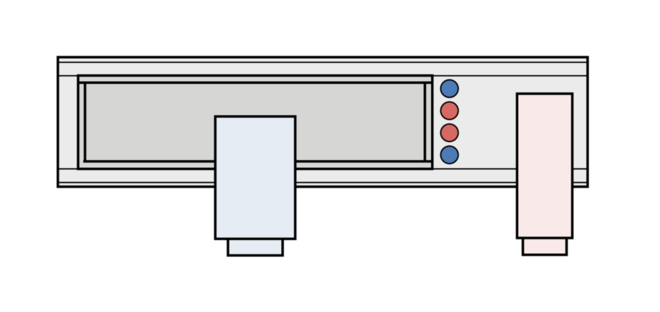

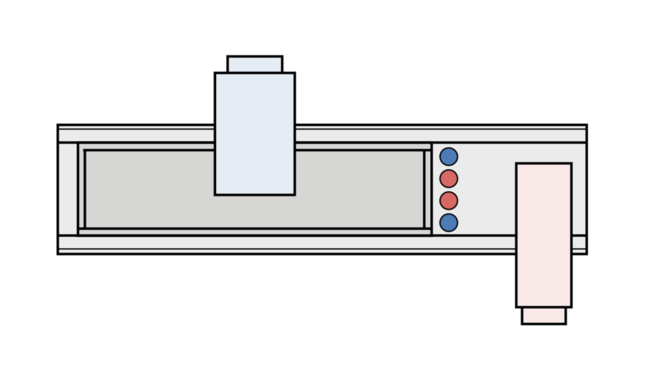

Anordnung der Gehäuse und Anschlüsse
Vertikaler Primärluftstutzen (V)
Zuluft
V-S
V-M
V-L
V-R

Zuluft-Abluft-Kombination (A)
V-L-AR
V-R-AL

Horizontaler Primärluftstutzen (H)
Zuluft
H-SV
H-SH
H-LV
H-LH
H-MV
H-MH
H-RV
H-RH

Zuluft-Abluft-Kombination (A)
H-LV-ARV
H-RV-ALV
H-LH-ARH
H-RH-ALH
H-LV-ARH
H-RV-ALH
H-LH-ARV
H-RH-ALV

       Hinweis
       S = L = L_N
       L Links, V Vorne, M Mittig, R Rechts, H Hinten

Gesamtlänge (Frontdurchlass) × Nennlänge [mm]
       L × L_N
       Zuluft
893 – 1500 × 900
1193 – 1800 × 1200
1493 – 2100 × 1500
1793 – 2400 × 1800
2093 – 2700 × 2100
2393 – 3000 × 2400
2693 – 3000 × 2700
2993 – 3000 × 3000
       L maximal 7 mm kürzer als L_N

Zuluft-Abluft-Kombination
1150 – 1500 × 900
1450 – 1800 × 1200
1750 – 2100 × 1500
2050 – 2400 × 1800
2350 – 2700 × 2100
2650 – 3000 × 2400
2950 – 3000 × 2700

Wasseranschlüsse
       Keine Eintragung: Glatte Rohrenden Ø12 mm
A1       Mit Außengewinde G½", flachdichtend
A2       Mit Überwurf G½", flachdichtend

Oberfläche Sichtseite
       Keine Eintragung: Pulverbeschichtet,
       RAL 9010, reinweiß
P1       Pulverbeschichtet, RAL Classic Farbton angeben

       Glanzgrad
       RAL 9010 50 %
       RAL 9006 30 %
       Alle anderen RAL-Farben 70 %

Oberfläche Wärmeübertrager
Keine Eintragung: Unbehandelt
G3 RAL 9005, schwarz

Ventile und Stellantriebe
Keine Eintragung: Ohne
VS Mit

DID300B-2-M-V-M/1000×900

Wärmeübertrager	2-Leiter
Düsenvariante	Mittel
Anordnung der Gehäuse und Anschlüsse	Vertikaler Primärluftstutzen (V)
Gesamtlänge (Frontdurchlass) × Nennlänge	1000 × 900 mm

DID300B-4-M-H-LV-ARV/1396×1200/P1-RAL9016/G3/VS

Wärmeübertrager	4-Leiter
Düsenvariante	Mittel
Anordnung der Gehäuse und Anschlüsse	Zuluft-Abluft-Kombination (A)
Gesamtlänge (Frontdurchlass) × Nennlänge	1396 × 1200 mm
Oberfläche Sichtseite	RAL 9016
Oberfläche Wärmeübertrager	Schwarz (RAL 9005)
Ventile und Stellantriebe	Mit

Abmessungen und Gewichte, Zuluft-Abluft-Kombination

Ausführung mit horizontalem Primärluftstutzen

Zuluft

Variante	L_N	L₁		LH	LL		LR
Variante	L_N	min	max	LH	min	max	min	max
V-S, H-SV, H-SH	900	893	900	800	40	43	54	58
V-S, H-SV, H-SH	1200	1193	1200	1100	40	43	54	58
V-S, H-SV, H-SH	1500	1493	1500	1400	40	43	54	58
V-S, H-SV, H-SH	1800	1793	1800	1700	40	43	54	58
V-S, H-SV, H-SH	2100	2093	2100	2000	40	43	54	58
V-S, H-SV, H-SH	2400	2393	2400	2300	40	43	54	58
V-S, H-SV, H-SH	2700	2693	2700	2600	40	43	54	58
V-S, H-SV, H-SH	3000	2993	3000	2900	40	43	54	58
V-L, H-LV, H-LH	900	901	1500	800	43	43	58	658
V-L, H-LV, H-LH	1200	1201	1800	1100	43	43	58	658
V-L, H-LV, H-LH	1500	1501	2100	1400	43	43	58	658
V-L, H-LV, H-LH	1800	1801	2400	1700	43	43	58	658
V-L, H-LV, H-LH	2100	2101	2700	2000	43	43	58	658
V-L, H-LV, H-LH	2400	2401	3000	2300	43	43	58	658
V-L, H-LV, H-LH	2700	2701	3000	2600	43	43	58	658
V-M, H-MV, H-MH	900	901	1500	800	–	–	–	–
V-M, H-MV, H-MH	1200	1201	1800	1100	–	–	–	–
V-M, H-MV, H-MH	1500	1501	2100	1400	–	–	–	–
V-M, H-MV, H-MH	1800	1801	2400	1700	–	–	–	–
V-M, H-MV, H-MH	2100	2101	2700	2000	–	–	–	–
V-M, H-MV, H-MH	2400	2401	3000	2300	–	–	–	–
V-M, H-MV, H-MH	2700	2701	3000	2600	–	–	–	–
V-R, H-RV, H-RH	900	901	1500	800	43	643	58	58
V-R, H-RV, H-RH	1200	1201	1800	1100	43	643	58	58
V-R, H-RV, H-RH	1500	1501	2100	1400	43	643	58	58
V-R, H-RV, H-RH	1800	1801	2400	1700	43	643	58	58
V-R, H-RV, H-RH	2100	2101	2700	2000	43	643	58	58
V-R, H-RV, H-RH	2400	2401	3000	2300	43	643	58	58
V-R, H-RV, H-RH	2700	2701	3000	2600	43	643	58	58

Abmessungen [mm]

L_N	ØD
900 – 1800	123
2100 – 3000	158

Gewichte

Nennlänge (L_N)	mm	900	1200	1500	1800	2100	2400	2700	3000
DID300B	kg/Stück	11	14	18	21	25	28	32	35
Max. Wasserfüllung	kg	0,9	1,2	1,5	1,8	2,1	2,4	2,7	3,0

Blindteil als Überlänge 8 kg/m

Primärluftstutzen vertikal –1 kg/Stück

Ausführung mit horizontalem Primärluftstutzen und Zusatzgehäuse mit horizontalem Abluftstutzen

Wasseranschluss Ø12 mm
Wasseranschluss A1 und A2

Zu- und Abluft

Variante	L_N	L₁		LH	LL		LR
Variante	L_N	min	max	L_H	min	max	min	max
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	900	1096	1500	800	43	43	253	658
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	1200	1396	1800	1100	43	43	253	658
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	1500	1696	2100	1400	43	43	253	658
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	1800	1996	2400	1700	43	43	253	658
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	2100	2296	2700	2000	43	43	253	658
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	2400	2596	3000	2300	43	43	253	658
V-L-AR, H-LV-ARV, H-LH-ARV, H-LV-ARH, H-LH-ARH	2700	2896	3300	2600	43	43	253	358
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	900	1095	1500	800	238	643	58	58
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	1200	1395	1800	1100	238	643	58	58
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	1500	1695	2100	1400	238	643	58	58
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	1800	1995	2400	1700	238	643	58	58
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	2100	2295	2700	2000	238	643	58	58
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	2400	2595	3000	2300	238	643	58	58
V-R-AL, H-RV-ALV, H-RH-ALV, H-RV-ALH, H-RH-ALH	2700	2895	3000	2600	238	343	58	58

Abmessungen [mm]

L_N	ØD
900 – 1800	123
2100 – 3000	158

Gewichte

Nennlänge (L_N)	mm	900	1200	1500	1800	2100	2400	2700	3000
DID300B	kg/Stück	11	14	18	21	25	28	32	35
Max. Wasserfüllung	kg	0,9	1,2	1,5	1,8	2,1	2,4	2,7	3,0

Blindteil als Überlänge 8 kg/m

Abluftstutzen horizontal 3 kg/Stück

Primärluftstutzen vertikal –1 kg/Stück

Abluftstutzen vertikal –1 kg/Stück

Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

Einbau in Rasterdecken 00131688_0

Deckeneinbau, T-Profil verdeckt

① DID-Gerät
② Deckenplatte

Einbau und Inbetriebnahme

Vorzugsweise für lichte Raumhöhen bis 4,00 m
Deckenbündiger Einbau
Wahlweise horizontaler oder vertikaler Primärluftanschluss
Längen von 893 – 3000 mm und Breite 293 mm, dadurch passend für verschiedene Deckensysteme
Einbau und Erstellung aller Anschlüsse und Lieferung des Befestigungs-, Verbindungs- und Dichtungsmaterials erfolgen kundenseitig
Induktionsdurchlass verfügt über 4 Aufhängepunkte zur kundenseitigen Befestigung
Wärmeübertrager haben Wasseranschlüsse für Vor- und Rücklauf an einer Stirnseite

Einbau in Bandrasterdecke

Mittels optional erhältlicher Auflagewinkel, die lose beigestellt werden, möglich
Nivellierung ist nicht erforderlich
Eine gewichtsmäßige Entlastung der Deckenkonstruktion ist über die vorhandenen Aufhängepunkte vorzusehen

Einbau in T-Bar-Decken bzw. geschlossenen Decken

Eine gewichtsmäßige Entlastung der Deckenkonstruktion ist über die vorhandenen Aufhängepunkte vorzusehen

Schematische Darstellung Mischlüftung

Definitionen

L_WA [dB(A)]

Schallleistungspegel

t_Pr [°C]

Primärlufttemperatur

t_WV [C°]

Wasservorlauftemperatur kühlen/heizen

t_R [C°]

Raumtemperatur

t_AN [C°]

Ansaugtemperatur der Sekundärluft

Q_Pr [W]

Thermische Leistung Primärluft

Q_ges [W]

Thermische Leistung gesamt

Q_W [W]

Thermische Leistung Wasser kühlen/heizen

V_Pr [l/s/m³/h]

Primärluftvolumenstrom

V_W [l/h]

Wasservolumenstrom kühlen/heizen

V [l/h]

Volumenstrom

∆t_W [K]

Temperaturdifferenz Wasser

∆p_W [kPa]

Wasserseitiger Druckverlust

∆p_t [Pa]

Gesamtdruckverlust luftseitig

∆t_Pr = t_Pr - t_R [K]

Temperaturdifferenz zwischen Primärlufttemperatur und Raumtemperatur

∆t_RWV = t_WV - t_R [K]

Temperaturdifferenz zwischen Wasservorlauf und Raumtemperatur

∆t_Wm-Ref [K]

Temperaturdifferenz mittlere Wassertemperatur und Referenztemperatur

Hauptabmessungen

L_N [mm]

Nennlänge

Mischlüftung

Die Zuluft strömt mit Geschwindigkeiten von 2 – 5 m/s am Luftdurchlass in den Raum. Der Luftstrahl vermischt sich mit der Raumluft und lüftet kontinuierlich das gesamte Raumluftvolumen. Die Mischlüftung ist von einer gleichmäßigen Temperaturverteilung und Luftqualität im Raum gekennzeichnet. Die hohe Geschwindigkeit der turbulenten Luftstrahlen wird durch die hohe Induktionswirkung von Mischluft-Systemen schnell abgebaut.

Wärmeübertrager

Der maximale wasserseitige Betriebsdruck für alle Wärmeübertrager beträgt 6 bar.

Die maximale Wasservorlauftemperatur (Heizkreis) für alle Wärmeübertrager beträgt 75 °C, beim Anschluss mit flexiblen Schläuchen empfehlen wir die Vorlauftemperatur auf 55 °C zu begrenzen. Andere Drücke und Temperaturen auf Anfrage!

Die minimale Wasservorlauftemperatur (Kühlkreislauf) empfehlen wir auf 16 °C zu begrenzen, damit keine dauerhafte Taupunktunterschreitung erfolgt. Bei Geräten mit Kondensatwanne kann die Wasservorlauftemperatur auf 15 °C reduziert werden.

Wärmeübertrager mit 2-Leiter-System

Luft-Wasser-Systeme mit 2-Leiter-Wärmeübertrager können zum Heizen oder Kühlen verwendet werden. Ein sogenannter Change-over-Betrieb ermöglicht es, das mit allen Geräten an einem Wasserkreislauf im Sommer nur gekühlt und im Winter nur geheizt werden kann.

Wärmeübertrager mit 4-Leiter-System

Luft-Wasser-Systeme mit 4-Leiter-Wärmeübertrager können zum Heizen und Kühlen flexibel verwendet werden. In der Übergangszeit kann es z. B. vorkommen, dass ein Büroraum morgens noch geheizt wird und am Nachmittag gekühlt werden muss.

Downloads

Produktinfos

Zertifikate

Eurovent Certita Certification Active and Passive Chilled Beams

Active-and-Passive-Chilled-Beams_CE_EUROVENT_09.12.432_2023_09_DE_en_fr Certificate 200 KB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.

DID300B

DID300B

Zweiseitig ausströmender Deckeninduktionsdurchlass 300 mm Nennbreite mit horizontalem Wärmeübertrager

Anwendung

Beschreibung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Abmessungen und Gewichte, Zuluft-Abluft-Kombination

Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

Downloads

Produktinfos

Zertifikate

Eurovent Certita Certification Active and Passive Chilled Beams

Referenzen

TROX Services

DID300B

Zweiseitig ausströmender Deckeninduktionsdurchlass 300 mm Nennbreite mit horizontalem Wärmeübertrager

Anwendung

Beschreibung

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Abmessungen und Gewichte, Zuluft-Abluft-Kombination

Einbaubeispiele, Einbaudetails, Grundlagen und Definitionen

Downloads

Produktinfos

Zertifikate

Eurovent Certita Certification Active and Passive Chilled Beams

Referenzen

TROX Services

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS
