FBK

FBK-1-*-KF-SV

FBK-1-*-KF-SM

Mit Klemmflansch und mit Schmutzfangkorb, rückseitig verstellbar

FBK-1-*-SM

Mit Ausgleichsring und mit Schmutzfangkorb, rückseitig verstellbar

FBK-2-*-KF-SM

Schwarzer Fußbodendurchlass mit Klemmflansch und Schmutzfangkorb

FBK-2-*-SV

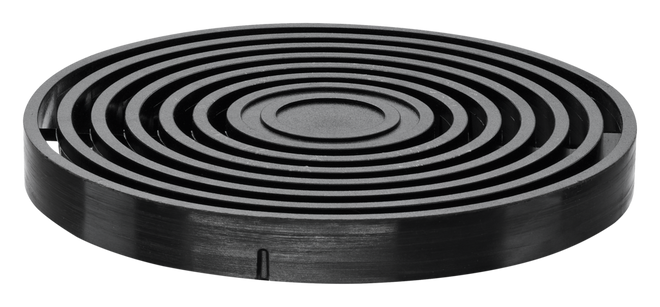

Schwarzer Fußbodendurchlass mit Schmutzfangkorb

FBK

Runde Luftdurchlässe aus Kunststoff zum Einbau im Fußboden

Luftdurchlass für verschiedene Einbausituationen und Raumluftströmungen

Nenngrößen 150, 200 mm
Volumenstrombereich 1 – 59 l/s oder 4 – 213 m³/h
Ringförmige Durchlasskontur
Für konstante und variable Volumenströme
Für Doppelböden aller Art
Luftführung mit horizontaler und vertikaler Ausströmung
Drosselelement frontseitig und rückseitig verstellbar
Mit und ohne Klemmflansch einbaubar
Mit Klemmflansch schneller und einfacher Ein- und Ausbau der Gittereinsätze für Reinigungszwecke
Ideal für Komfortbereiche

Optionale Ausstattung und Zubehör

Verstellbarer Drallflügel zur manuellen Verstellung zwischen vertikaler und horizontaler Luftführung
Klemmflansch mit Klemmfederbefestigung zur Abdeckung der Einbauöffnung
Schmutzfangkorb auch als Drosselelement verwendbar
Anschlusskasten

Allgemeine Informationen

Anwendung

Fußbodendurchlässe als Zuluftdurchlass für Komfortbereiche
Einbau in Doppelböden ohne Anschlusskasten, wenn dieser als Druckboden ausgeführt wird
Einbau in Doppelböden mit Anschlusskasten, um eine individuelle Belüftung in Räumen bzw. Zonen zu ermöglichen
Vertikale Luftführung bei Zuluft, mit verstellbarem Drallflügel auch horizontale Luftführung
Varianten mit verstellbarem Drallflügel können manuell auf vertikale oder horizontale Luftführung umgestellt werden
Oberfläche Fußbodengitter und Klemmflansch in 2 werkseitig verfügbaren Farben – für Bauherren und Architekten mit besonderen Ansprüchen an Architektur und Design
Komfortable und energieeffiziente Luftführung durch Unterstützung vorhandener Konvektionsströmungen im Aufenthaltsbereich
Gezieltes Abführen örtlicher thermischer Lasten
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von -12 – +20 K

Besondere Merkmale

Einfache und schnelle Montage und Abdeckung der Einbauöffnung bei Verwendung mit Klemmflansch und Klemmfederbefestigung
Einbau in Doppelböden mit harten Fußbodenbelägen mit Ausgleichsring. Der Ausgleichsring ist automatisch Bestandteil der Lieferung, wenn kein Klemmflansch ausgewählt wurde
Gittereinsätze sind bei Kombination mit Klemmflansch verdrehsicher
Kurze Einbauzeiten für Fußbodendurchlässe mit Klemmflansch und Klemmfederbefestigung
Ohne und mit Drallflügel für unterschiedliche Luftführung
Front- und rückseitig verstellbarer Schmutzfangkorb, der zum Volumenstromabgleich genutzt werden kann und die Verschmutzung des Doppelbodens reduziert

Nenngrößen

150, 200

Varianten

Einstellung der Luftströmung (Luftstrahlrichtung)

-*: keine Eintragung: vertikale Luftströmung, nicht veränderbar
-V: vertikale drallförmige Luftströmung, der Drallflügel ist manuell verstellbar
-H: horizontale drallförmige Luftströmung, der Drallflügel ist manuell verstellbar

Einbau

-*: Fußbodendurchlass mit Ausgleichsring
-KF: Fußbodendurchlass mit Klemmflansch und Klemmfederbefestigung

Schmutzfangkorb

-*: Fußbodendurchlass mit Ausgleichsring
-SM: mit verstellbarem Schmutzfangkorb. Die Verstellung, durch die gleichzeitig eine Drosselung zum Volumenstromabgleich erfolgen kann, erfolgt rückseitig am Luftdurchlass
-SV: mit verstellbarem Schmutzfangkorb. Die Verstellung, durch die gleichzeitig eine Drosselung zum Volumenstromabgleich erfolgen kann, erfolgt frontseitig am Luftdurchlass

Anschlusskasten

-*: keine Eintragung: ohne Anschlusskasten
-A: mit Anschlusskasten zum Anschluss an das bauseitige Luftkanalsystem

Ausführung

-1: Frontdurchlass ähnlich RAL 7037, staubgrau
-2: Frontdurchlass ähnlich RAL 9005, schwarz

Bauteile und Eigenschaften

Gittereinsatz

Ringabstand 6 mm
Höhenverstellbarer Schmutzfangkorb als Drosselelement zum Volumenstromabgleich
Verstellbarer Drallflügel für drallförmige Luftführung in vertikaler oder horizontaler Strömungsrichtung

Klemmflansch mit Klemmfederbefestigung

Verdrehsicherung für den Gittereinsatz
Abdeckung der bauseitigen Einbauöffnung
Klemmfederbefestigung ermöglicht unterschiedliche Stärken des Doppelbodens und den Ausgleich von großen Ausschnittstoleranzen bei der Erstellung der Einbauöffnungen. Für einen möglichst festen Sitz des Klemmflansches empfehlen wir das minimale Einbaumaß
Ausgleich von weichen Fußbodenbelägen, beispielsweise Teppich

Anbauteile

Klemmflansch mit Klemmfederbefestigung
Verstellbarer Drallflügel für drallförmige vertikale oder horizontale Luftströmung
Feststehender Drallflügel für vertikale Luftführung (nur bei Nenngröße 200)
Höhenverstellbarer Schmutzfangkorb, der auch zum Volumenstromabgleich genutzt werden kann

Zubehör

Anschlusskasten -A:

Zum direkten Anschluss an das bauseitige Luftkanalsystem
Mit integriertem Luftverteilelement zum gleichmäßigen Anströmen des Fußbodendurchlasses
Anschlusskasten passend für alle Nenngrößen

Materialien und Oberflächen

Gittereinsatz und Klemmflansch aus Kunststoff Polyamid PA 6 UL94, V-0
Klemmfedern aus Edelstahl
Verstellbarer Drallflügel und Schmutzfangkorb aus Kunststoff ABS UL94, V-0
Ausgleichsring aus Kunststoff ABS UL94, V-0
Verstelleinrichtung für Schmutzfangkorb und Verbindungsmaterialien aus verzinktem Stahl
Anschlusskasten aus verzinktem Stahlblech
Kunststoffoberfläche, wahlweise in den Farbtönen Staubgrau (ähnlich RAL 7037) oder Tiefschwarz (ähnlich RAL 9005)

Technische Daten

Nenngrößen: 150, 200 mm
Volumenstrombereich: 1 – 59 l/s oder 4 – 213 m³ /h
Zulufttemperaturdifferenz: -12 – +20 K
Bruchlast ≥ 5 kN

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung

A FBK-...-KF

B FBK

C FBK-...-KF-A

1 Frontdurchlass

2 Gehäuse mit Klemmflansch und Klemmfedern

3 Ausgleichsring

Optional

4 Schmutzfangkorb

5 Anschlusskasten

6 Bodenplatte (bauseitig)

Fußbodendurchlässe lassen Zuluft in mechanischen Lüftungs-und Klimaanlagen von unten bzw. vom Boden in den Raum strömen. Zur Anpassung an verschiedene örtliche Gegebenheiten sind 3 verschiedene Varianten der Luftführungen möglich.

Vertikale Strömung ohne Verstellmöglichkeit

Ohne verstellbaren Drallflügel strömt die Zuluft mit mäßiger Geschwindigkeit vertikal in den Raum. Da kalte Luft schwerer ist als warme Luft, kehrt sich die Strömungsrichtung um und die Zuluft strömt zurück in Richtung Boden. Eine turbulenzarme bzw. quellluftartige Strömung breitet sich über die gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, so dass primär in diesen Bereichen die Luft ausgetauscht wird.

Diese Art der Hybridlüftung bzw. Misch-Quelllüftung ist ausschließlich für den Kühlbetrieb konzipiert. Sie eignet sich insbesondere für Räume mit einer klaren Aufteilung zwischen Verkehrs- und Aufenthaltsflächen. Hierzu gehören beispielsweise Kino- oder Theatersäle und Wartebereiche. Die maximale Zulufttemperturdifferenz sollte -6 K nicht überschreiten. Die Abluft sollte im oberen Raumbereich, oberhalb der Aufenthaltszone, abgeführt werden.

Drallförmige horizontale Strömung

Ein auf horizontale Strömung eingestellter verstellbarer Drallflügel bewirkt eine drallförmige horizontale Zuluftströmung in den Raum. Dabei induziert die Zuluft Raumluft in der Nähe der Fußbodenoberfläche und reduziert schnell die Luftgeschwindigkeit und die Temperaturdifferenz zwischen Zuluft und Raumluft. Diese Art der Mischlüftung ist insbesondere für Flächen geeignet, die dauerhaft für den Aufenthalt von Personen bestimmt sind. Hierzu gehören beispielsweise Büroflächen oder Versammlungs- und
Besprechungsräume.

Drallförmige vertikale Strömung

Ein auf vertikale Strömung eingestellter verstellbarer Drallflügel bewirkt eine drallförmige vertikale Zuluftströmung in den Raum. Dabei induziert die Zuluft Raumluft. Es kommt zu einem schnellen Abbau der Strömungsgeschwindigkeiten und zu einer schnellen Reduzierung der Temperaturdifferenz zwischen Zuluft und Raumluft. Diese Art der der Mischlüftung führt zu einer guten Raumdurchlüftung. Sie ist insbesondere für Bereiche geeignet, in denen sich Personen nicht dauerhaft aufhalten. Hierzu gehören Gangbereiche oder ähnliche Verkehrsflächen.

Nenngrößen	150, 200 mm
Volumenstrombereich	1 – 59 l/s oder 4 – 213 m³/h
Zulufttemperaturdifferenz	-12 – +20 K
Bruchlast	≥ 5 kN

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen bei horizontaler Luftströmung. Die minimalen Volumenströme gelten für eine Zulufttemperaturdifferenz von -6 K. Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 50 dB(A) Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder.

Nur Luftdurchlass

NG	q_v		Δp_t	L_wA
NG	l/s	m³/h	Pa	dB(A)
150	1	4	0	< 15
	11	39	13	20
	21	77	49	39
	32	115	109	50
200	1	4	0	< 15
	20	72	11	17
	40	143	43	38
	59	213	95	50

Mit Anschlusskasten

NG	q_v		Δp_t	L_wA
NG	l/s	m³/h	Pa	dB(A)
150	1	4	0	< 15
	13	47	15	24
	26	93	57	40
	39	140	127	50
200	1	4	0	< 15
	19	67	14	19
	37	133	54	38
	55	198	119	50

Mit Schmutzfangkorb

NG	q_v		H₄ = maximal		H₄ = 45		H₄ = 35
	q_v		Δp_t	L_wA	Δp_t	L_wA	Δp_t	L_wA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
150	1	4	0	< 15	0	< 15	0	< 15
	11	39	12	20	14	18	16	21
	22	78	48	39	54	39	61	41
	32	116	108	50	120	51	136	52

NG	q_v		H₄= maximal		H₄ = 50		H₄ = 40
	q_v		Δp_t	L_wA	Δp_t	L_wA	Δp_t	L_wA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
200	1	4	0	< 15	0	< 15	0	<15
	20	73	11	18	13	19	14	19
	40	143	42	38	49	39	56	40
	59	214	93	50	110	50	126	52

Mit Anschlusskasten und Schmutzfangkorb

NG	q_v		H₄ = maximal		H₄ = 45		H₄ = 35
	q_v		Δp_t	L_wA	Δp_t	L_wA	Δp_t	L_wA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
150	1	4	0	< 15	0	< 15	0	< 15
	12	44	14	22	16	19	18	22
	24	86	54	40	60	40	69	42
	36	129	119	50	135	53	155	54

NG	q_v		H₄ = maximal		H₄ = 50		H₄ = 40
	q_v		Δp_t	L_wA	Δp_t	L_wA	Δp_t	L_wA
	l/s	m³/h	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
200	1	4	0	< 15	0	< 15	0	< 15
	18	64	13	19	14	19	15	19
	35	125	49	38	54	39	60	39
	52	187	108	50	121	50	133	51

Allgemein:

Fußbodendurchlässe als Zuluftdurchlass zum Einbau in Doppelböden aller Art. Zuluftversorgung entweder über den Doppelboden direkt, wenn dieser als Druckboden ausgeführt wird, oder über einen Anschlusskasten, der an das bauseitige Luftkanalsystem angeschlossen wird.

Gittereinsatz mit drallförmigen Verbindungsstegen aus Kunststoff Polyamid PA 6 UL94, V-0, flammwidrig.

Einbau:

Mit stufenförmigem Ausgleichsring aus Kunststoff ABS UL94, V-0, flammwidrig zum passgenauen Einbau in den Doppelboden
Mit Klemmflansch und Klemmfederbefestigung zur einfachen Montage bei verschiedenen Bodenplattenstärken ab 10 mm. Das aus Kunststoff Polyamid PA 6 UL94, V-0 gefertigte Bauteil zentriert den Gittereinsatz und sichert ihn gleichzeitig vor dem Verdrehen

Luftstrahlrichtung:

Ohne verstellbaren Drallflügel zur vertikalen Luftströmung
Mit verstellbarem Drallflügel aus Kunststoff ABS UL94-V-0, mit werkseitiger Voreinstellung optional vertikal oder horizontal ausströmend. Bei Bedarf kann der Drallflügel manuell verstellt werden

Schmutzfangkorb:

Ohne Schmutzfangkorb und Drosselelement zum Volumenstromabgleich
Mit Schmutzfangkorb aus Kunststoff ABS UL94-V-0, der gleichzeitig als verstellbares Drosselelement zum Volumenstromabgleich genutzt werden kann

Anschlusskasten:

Ohne Anschlusskasten zum Einbau im Druckboden
Mit Anschlusskasten aus verzinktem Stahlblech, der über einen Anschlussstutzen Ø 123 mm direkt an das bauseitige Luftkanalsystem angeschlossen werden kann. Mit integriertem Luftverteilelement zur gleichmäßigen Anströmung der Fußbodendurchlässe

Gleichwertigkeitskriterien

2 Nenngrößen [mm]

2 Ausführungen

Frontdurchlass ähnlich RAL7037, staubgrau
Frontdurchlass ähnlich RAL 9005, schwarz

Volumenstrombereich

1 – 59 l/s bzw. 4 – 213 m³/h

Zulufttemperaturdifferenz

-12 – 20 K

Bruchlast

≥ 5 kN

FBK

–

150

1 Serie
FBK Fußbodendurchlass

2 Oberfläche Fußbodengitter und Klemmflansch
1 ähnlich RAL 7037 (staubgrau)
2 ähnlich RAL 9005 (tiefschwarz)

3 Luftstrahlrichtung
Keine Eintragung: vertikal
V vertikal, verstellbarer Drallflügel
H horizontal, verstellbarer Drallflügel

4 Einbau
Keine Eintragung: Ausgleichsring zum Einlegen in Stufenbohrungen
KF Klemmflansch und Klemmfederbefestigung

5 Schmutzfangkorb
Keine Eintragung: ohne Schmutzfangkorb
SM rückseitig verstellbarer Volumenstromabgleich
SV frontseitig verstellbarer Volumenstromabgleich

6 Anschlusskasten
Keine Eintragung: ohne Anschlusskasten
A mit Anschlusskasten

7 Nenngröße [mm]
150, 200

Bestellbeispiel: FBK-2-V-KF-SM-A/150

Serie	FBK – Fußbodendurchlass
Oberfläche Fußbodengitter und Klemmflansch	ähnlich RAL 9005 (tiefschwarz)
Drallflügel für Luftstrahlrichtung	vertikal, verstellbarer Drallflügel
Einbau	Klemmflansch und Klemmfederbefestigung
Schmutzfangkorb	rückseitig verstellbarer Volumenstromabgleich
Anschlusskasten	mit Anschlusskasten
Nenngröße [mm]	150

Varianten, Produktdetails

FBK-1

Ohne Klemmflansch, ohne Drallflügel

Einstellung Schmutzfangkorb zum Volumenstromabgleich

Zum Volumenstromabgleich (Einstellen der Drosselung) wird die Höhe H₄ zwischen Oberkante Schmutzfangkorb und Unterkante Fußbodengitter geändert.

Einbau in Druckböden ohne Anschlusskasten
Für Räume mit individuellen Volumenströmen und/oder Zulufttemperaturen Anschlusskästen einplanen
Für Doppelböden (ab 10 mm Plattenstärke) mit Teppichbelägen Fußbodendurchlässe mit Klemmflansch zum besseren Kantenschutz verwenden
Klemmflansche eignen sich zum Ausgleich von Toleranzen bei der Erstellung der Einbauöffnung. Eine besonders hohe Festigkeit wird erreicht, wenn das minimale Maß der Einbauöffnung realisiert wird
Bei Einbau ohne Klemmflansch in eine Stufenbohrung ist der mitgelieferte Ausgleichsring zur Sicherstellung der Funktion und zum Höhenausgleich zu verwenden
Varianten mit verstellbarem Drallflügel können manuell verstellt werden. Bei Einstellposition H erfolgt eine horizontale Zuluftströmung, und bei Einstellposition V erfolgt eine vertikale Zuluftströmung

Die Darstellungen sind schematisch und dienen zum besseren Verständnis der Einbaudetails.
