VFR

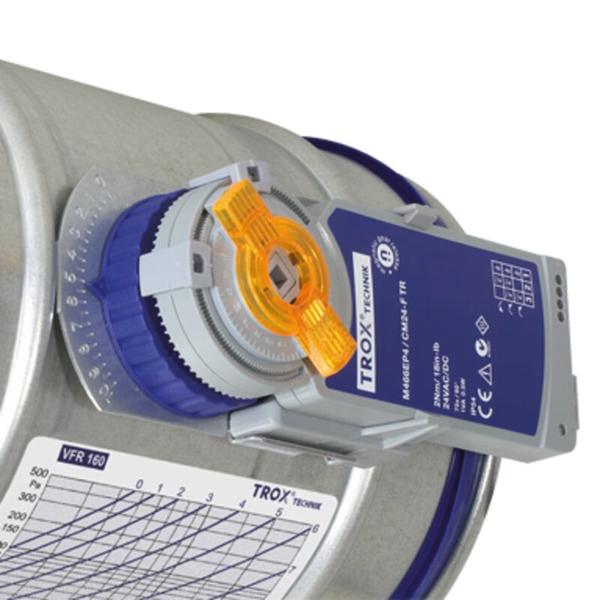

Drosselklappe Variante VFR, mit Stellantrieb (mechanische Anschläge)

Geprüft nach VDI 6022

Stellantrieb mit Potentiometern

Stellantrieb mit mechanischen Anschlägen

Variante Handrad

VFR

Für einen zuverlässigen Abgleich von Volumenströmen

Runde Drosselklappen zum Abgleichen von Volumenströmen und Drücken in Zuluft- und Abluftsystemen

Jede Drosselklappe mit Einstelldiagramm zur schnellen Inbetriebnahme vor Ort
Für Kanaldrücke bis maximal 1000 Pa
Einstellung von außen an einem Handrad mit Skala
Nachrüsten eines Stellantriebes leicht möglich
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Optionale Ausstattung und Zubehör

Stellantrieb mit Potentiometer
Stellantrieb mit mechanischen Anschlägen

Initialisiere Bestellschlüssel

Anwendung

Anwendung

Runde Drosselklappen der Serie VFR zum Abgleichen von Volumenströmen und Drücken in raumlufttechnischen Anlagen
Stufenlose Einstellung des Volumenstromes an einem Handrad mit Positionsanzeiger
Einfaches Nachrüsten eines Stellantriebes möglich
Druckabhängiger Leckluftstrom bei minimaler Einstellung (Stellung 0)

Besondere Merkmale

Einstelldiagramm auf jeder Drosselklappe
Nachträglicher Anbau eines Stellantriebes leicht möglich

Nenngrößen

80, 100, 125, 140, 150, 160, 180 , 200, 224, 250

Beschreibung

Ausführungen

Verzinktes Stahlblech
A2: Edelstahl

Bauteile und Eigenschaften

Einbaufertige Drosselklappe
Handrad mit Positionsanzeiger
Stufenlose Einstellung von 0 – 10
Einstelldiagramm
Lippendichtung

Anbauteile

Min-Max-Stellantriebe: Stellantriebe zur Umschaltung von Volumenstrom-Sollwerten
Variable Stellantriebe: Stellantriebe für variable Volumenstrom-Sollwerte

Konstruktionsmerkmale

Rohrstutzen mit Lippendichtung, passend für runde Luftleitungen nach EN 1506 oder EN 13180
Hohe Formstabilität durch Doppelsicke
Stellklappe ohne Dichtung mit umlaufendem Randspalt ca. 3 mm

Materialien und Oberflächen

Handrad, Stellklappe und Gleitlager aus Kunststoff, Brennbarkeit nach UL 94, V-0

Ausführung verzinktes Stahlblech

Gehäuse aus verzinktem Stahlblech

Ausführung Edelstahl (A2)

Gehäuse aus Edelstahl 1.4301

Normen und Richtlinien

Hygieneanforderungen nach VDI 6022
Gehäuse-Leckluftstrom nach EN 1751, Klasse C

Instandhaltung

Wartungsfrei, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel, Produktbeziehungen

Schematische Darstellung VFR 00135860_0

① Stellklappe
② Einstellskala
③ Handrad
④ Fixierung Handrad
⑤ Lippendichtung
⑥ Einstelldiagramm

Funktionsbeschreibung

Der Abgleich der Volumenströme von Luftleitungsabschnitten und Luftdurchlässen erfolgt durch Einstellen entsprechender Druckdifferenzen an den Drosselklappen. Der Einstellwert für den vorgesehenen Volumenstrom bei vorliegender Druckdifferenz lässt sich von einem Einstelldiagramm leicht ablesen. An einem Handrad mit Positionsanzeiger wird dieser Wert stufenlos zwischen null und zehn eingestellt und arretiert.

Nenngrößen	80 – 250 mm
Volumenstrombereich	20 – 485 l/s oder 72 – 1746 m³/h
Mindestdruckdifferenz	20 Pa
Maximal zulässige Druckdifferenz	1000 Pa
Betriebstemperatur	10 – 50 °C

Leckluftstrom bei geschlossener Stellklappe

Nenngröße	Δp_st [Pa]
Nenngröße	100		200		500
Nenngröße	l/s	m³/h	l/s	m³/h	l/s	m³/h
80	9	32	13	46	20	72
100	13	45	18	64	28	101
125	16	58	23	82	36	130
140	17	61	25	89	39	140
150	18	66	26	93	41	148
160	21	76	30	107	47	169
180	19	69	27	98	43	155
200	21	74	29	105	46	166
224	22	80	32	114	50	180
250	25	89	35	125	55	198

Die Schnellauslegung gibt einen guten Überblick über die zu erwartenden Schalldruckpegel im Raum. Ungefähre Zwischenwerte können interpoliert werden.

Schnellauslegung Schalldruckpegel

Nenngröße	Volumenstrom		Δp_st [Pa]
Nenngröße	Volumenstrom		10	20	30	50	80	100	200
Nenngröße	Volumenstrom		L_PA
Nenngröße	l/s	m³/h	dB(A)
80	20	72	25	28	30	32	35	36	41
80	30	108	30	33	35	37	40	41	45
80	40	144	33	36	38	41	43	45	49
80	50	180	36	40	42	44	47	48	53
100	30	109	27	29	31	34	36	38	44
100	45	163	32	35	37	39	42	43	48
100	60	217	36	39	41	44	46	48	52
100	75	272	40	43	45	48	50	52	56
125	50	180	28	31	33	36	39	41	47
125	70	252	33	36	38	41	44	46	51
125	95	342	37	41	43	46	49	50	55
125	120	432	41	45	47	50	53	54	59
140	60	215	25	29	31	34	38	40	47
140	90	323	31	34	37	40	44	45	51
140	120	431	35	39	42	45	48	50	56
140	150	538	39	43	45	49	52	54	59
150	70	252	26	30	32	36	39	41	48
150	105	378	31	35	37	41	44	46	52
150	140	504	35	39	42	45	48	50	56
150	170	612	37	42	44	48	51	53	58
160	80	288	27	30	33	36	39	41	48
160	120	432	33	37	39	42	45	47	53
160	155	558	38	41	44	47	50	51	57
160	195	702	41	45	47	50	53	54	59
180	100	358	25	29	32	35	39	41	48
180	150	540	31	35	38	41	45	47	53
180	200	720	35	39	42	45	48	50	56
180	250	900	38	42	45	48	51	53	59
200	125	450	26	30	33	37	41	43	51
200	185	665	32	36	39	42	46	48	55
200	245	882	36	40	43	47	50	52	59
200	310	1116	39	44	46	50	54	56	62
224	155	557	24	28	31	35	39	41	47
224	230	828	28	32	35	39	42	44	50
224	310	1115	32	36	38	42	45	47	53
224	385	1386	34	38	41	44	48	49	55
250	195	702	24	28	32	36	41	43	52
250	290	1043	28	33	36	40	45	47	56
250	385	1386	31	36	40	44	49	51	59
250	485	1746	34	39	43	47	52	54	62

Drosselklappen in runder Bauform, zum Abgleichen von Volumenströmen in raumlufttechnischen Anlagen, für Zuluft oder Abluft, in zehn Nenngrößen.

Für Kanaldrücke bis 1000 Pa.

Einbaufertige Drosselklappe, bestehend aus dem Gehäuse mit Stellklappe und Handrad zur stufenlosen Einstellung.

Rohrstutzen mit Lippendichtung, passend für Luftleitungen nach EN 1506 oder EN 13180.

Gehäuse-Leckluftstrom nach EN 1751, Klasse C.

Besondere Merkmale

Einstelldiagramm auf jeder Drosselklappe
Nachträglicher Anbau eines Stellantriebes leicht möglich

Materialien und Oberflächen

Handrad, Stellklappe und Gleitlager aus Kunststoff, Brennbarkeit nach UL 94, V-0

Ausführung verzinktes Stahlblech

Gehäuse aus verzinktem Stahlblech

Ausführung Edelstahl (A2)

Gehäuse aus Edelstahl 1.4301

Ausführungen

Verzinktes Stahlblech
A2: Edelstahl

Technische Daten

Nenngrößen: 80 – 250 mm
Volumenstrombereich: 9 – 615 l/s oder 32 – 2215 m³/h
Mindestdruckdifferenz: 20 Pa
Maximal zulässige Druckdifferenz: 1000 Pa

Auslegungsdaten

V _______________________ [m³/h]
Δp_st _______________________ [Pa]

Strömungsgeräusch

L_PA _______________________ [dB(A)]

Dieser Ausschreibungstext beschreibt die generellen Eigenschaften des Produkts. Texte für Varianten generiert unser Auslegungsprogramm Easy Product Finder.

Serie
VFR Drosselklappe

Material
Keine Eintragung: Verzinktes Stahlblech
A2 Edelstahlausführung

Nenngröße [mm]
80
100
125
140
150
160
180
200
224
250

Stellantrieb
       Keine Eintragung: Handeinstellung
       Zum Beispiel
E01       24 V AC/DC, 3-Punkt, Einstellpotentiometer
E03       24 V AC/DC, stetig 0 – 10 V DC, Einstellpotentiometer
M01       24 V AC/DC, 3-Punkt, mechanische Anschläge

Bestellbeispiel: VFR/160/M01

Nenngröße	160 mm
Stellantrieb	24 V AC/DC, mechanische Anschläge

Anbauteile
Serie Auf/Zu Stellantriebe

Varianten, Anbauteile, Abmessungen und Gewichte, Produktdetails

Drosselklappe Variante VFR, mit Handrad

Anbauteile

Bestellschlüsseldetail	Stellantrieb	Versorgungsspannung	Hilfsschalter
Min-Max-Stellantriebe
E01	Stellantrieb mit Einstellpotentiometern Fabrikat TROX/Gruner	24 V AC/DC	–
E02	Stellantrieb mit Einstellpotentiometern Fabrikat TROX/Gruner	230 V AC	–
M01	Stellantrieb mit mechanischen Anschlägen Fabrikat TROX/Belimo	24 V AC/DC	–
M02	Stellantrieb mit mechanischen Anschlägen Fabrikat TROX/Belimo	230 V AC	–
Variable Stellantriebe
E03	Stellantrieb mit Einstellpotentiometern Fabrikat TROX/Gruner	24 V AC/DC	–

VFR

VFR

Nenngröße	VFR m kg	VFR/.../E0* m kg	VFR/.../M0* m kg	ØD mm
80	0,5	0,8	0,7	79
100	0,6	0,9	0,8	99
125	0,7	1,0	0,9	124
140	0,8	1,1	1,0	139
150	0,8	1,1	1,0	149
160	0,8	1,1	1,0	159
180	0,9	1,2	1,1	179
200	1,0	1,3	1,2	199
224	1,2	1,4	1,4	223
250	1,3	1,6	1,5	249

VFR – Das System 00137021_0

① Drosselklappe VFR mit Handrad
② Stellantrieb E0* mit Potentiometern
③ Stellantrieb M0* mit mechanischen Anschlägen

Einbaudetails, Inbetriebnahme, Grundlagen und Definitionen

Zugänglichkeit der Anbauteile, einseitig angebaut 00149821_0

Einbau und Inbetriebnahme

Lageunabhängig
Einstellen des Volumenstrom-Sollwertes von außen an einer Skala

Platzbedarf

Anbauteile	①	②	③
Anbauteile	mm
Ohne Stellantrieb	200	200	200
Mit Stellantrieb E0*	200	200	300
Mit Stellantrieb M0*	200	200	230

Einstelldiagramm 00134305_0

Einstelldiagramm zur Ermittlung der Einstellwerte vor Ort (siehe Beispiel, Nenngröße 125)

Geräuschdefinition

① Strömungsgeräusch
② Abstrahlgeräusch

Hauptabmessungen

ØD [mm]

Absperr- und Drosselklappen aus Stahlblech: Außendurchmesser des Anschlussstutzens

Absperrklappen aus Kunststoff: Innendurchmesser des Anschlussstutzens

ØD₁ [mm]

Lochkreisdurchmesser von Flanschen

ØD₂ [mm]

Außendurchmesser von Flanschen

ØD₄ [mm]

Innendurchmesser der Schraubenlöcher von Flanschen

L [mm]

Gerätelänge einschließlich Anschlussstutzen

L₁ [mm]

Gehäuse- oder Dämmschalenlänge

n [ ]

Anzahl Schraubenlöcher von Flanschen

T [mm]

Flanschdicke

m [kg]

Gerätegewicht (Masse) einschließlich der minimal notwendigen Anbauteile

Akustische Daten

L_PA [dB(A)]

Schalldruckpegel des Strömungsgeräusches der Absperr- oder Drosselklappe, A-bewertet, Systemdämpfung berücksichtigt

Alle Schalldruckpegel basieren auf 20 μPa.

Volumenströme

V [m³/h] und [l/s]

Volumenstrom

Druckdifferenzen

Δp_st [Pa]

Statische Druckdifferenz
