Vertikaler Anschluss

TID

Horizontaler Anschluss

TID

Vertikaler Anschluss mit perforierter Standard-Metalldeckenplatte

TID

Horizontaler Anschluss mit perforierter Standard-Metalldeckenplatte oder werkseitiger Lochblechfront

TID

Unsichtbarer Luftdurchlass für die Kombination mit perforierten Standard-Metalldeckenplatten

Für ein homogenes Deckenbild ohne optische Unterbrechungen

Unsichtbar aufgrund der schwarz beschichteten Funktionseinheit, die sich auf der Rückseite der Front- bzw. Deckenplatte befinden
Flexible Kombinationsmöglichkeiten mit verschiedenen perforierten Standard-Metalldeckenplatten oder einer werkseitigen Lochblechfront
Hoher Komfort durch drallförmige Luftführung, schneller Abbau von Zuluftgeschwindigkeiten und Temperaturdifferenzen
Einfache Montage, wahlweise mit Anschlusskasten oder direktem Luftanschluss

Initialisiere Bestellschlüssel

Allgemeine Informationen

Anwendung

Deckendralldurchlässe für Zuluft und Abluft zum Einsatz in raumlufttechnischen Anlagen
Zum Einbau in Komfort- und Industriebereiche
Kombinierbar mit perforierten Standard-Metalldeckenplatten, jedoch ohne Akustikvlies oder werkseitiger Lochblechfront (LBK oder LBS)
Montierte Funktionseinheit nicht sichtbar:
Besonders geeignet als Gestaltungselement für Bauherren und Architekten mit gehobenen Ansprüchen
Drallförmige horizontale Zuluftführung für Mischlüftung
Effizienter Drall mit hoher Induktion bewirkt schnellen Abbau der Temperaturdifferenz und Luftgeschwindigkeit (bei Zuluft)
Für konstante und variable Volumenströme
Für Zulufttemperaturdifferenzen von –12 – +10 K
Für Räume bis ca. 4 m Höhe (Unterkante Fertigdecke)
Für Deckensysteme aller Art, insbesondere für perforierte Standard- Metalldeckenplatten (freier Querschnitt ≥ 15 %)

Besondere Merkmale

Optisch unauffällige bzw. nicht sichtbare Funktionseinheit
Funktionseinheit besteht aus Ausströmdüse, Drallelement und Anschlussstutzen
Für ein optisch einheitliches Deckenbild: Einbau hinter bauseitig perforierter Standard-Metalldeckenplatte (freier Querschnitt ≥ 15 %)
- Maximale Deckenplattenstärke: ≤ 1 mm
- Bevorzugte Deckenplattenstärke: ≤ 0,7 mm
Optional mit werkseitiger Lochblechfront, zur Abdeckung der Funktionseinheit
Funktionseinheit immer schwarz tauchlackiert

Nenngrößen

300, 400, 600, 625
NW: 125, 160, 200, 250, 315

Varianten

Anschluss

Anschluss vertikal:
- Direkte Montage des Anschlussstutzens an das bauseitige Kanalnetz mit Befestigungslaschen
- Mit Aufhängelaschen am Anschlussstutzen (dient nur zum Abfangen des Eigengewichtes des Luftdurchlasses)
Anschluss horizontal:
- Kombination mit einem passenden Anschlusskasten der Serie AK-Uni (Lieferumfang)
Varianten mit Lochblechfront (LBK und LBS) sind mit Anschlusskasten (-H) oder Anschlussstutzen (-V) verfügbar

Lochblechfront (Lochblechtypen siehe Link)

Ohne Lochblechfront
- Für den Einbau hinter bauseitig perforierten Standard-Metalldeckenplatten
- Freier Querschnitt ≥ 15 %
- Erforderliche Stärke ≤ 1 mm, vorzugsweise ≤ 0,7 mm
LBK (Lochblechfront geklammert)
- Im Lieferumfang: Lochblechfront mit Perforation RV 6,0 – 8,0
- Freier Querschnitt ca. 51 %
- Befestigung an Ausströmdüse durch Klammern
- Besonders zum Einlegen in T-Bar-Decken geeignet
- Feste Verbindung des Frontdurchlasses mit dem Anschlusskasten oder Anschlussstutzen
LBS (Lochblechfront geschraubt)
- Im Lieferumfang: Lochblechfront mit Perforation RV 6,0 – 8,0
- Freier Querschnitt ca. 51 %
- Befestigung durch Laschen im Randbereich der Ausströmdüse
- Für den direkten Einbau unterhalb der abgehängten Zwischendecke
- Befestigung des Luftdurchlasses an der Traverse im Anschlusskasten (-H) oder Anschlussstutzen (-V) durch Mittelschraube
- Luftdurchlass wieder lösbar und abnehmbar

Bauteile und Eigenschaften

Quadratisch auslaufende Ausströmdüse
Drallelement mit radial angeordneten feststehenden Lamellen
Anschlussstutzen mit Nennweite zum direkten bzw. vertikalen Anschluss oder zur Verbindung mit Anschlusskasten AK-Uni
Anschlusskasten mit horizontalem Anschlussstutzen und Traverse
Variante LBS wird mit der Mittelschraube in der Traverse im Anschlusskasten (-H) oder Anschlussstutzen (-V) festgeschraubt
Variante LBK muss bauseitig am Anschlusskasten oder Anschlussstutzen verschraubt werden
Luftverteilelement im Anschlusskasten zur gleichmäßigen Durchströmung des Frontdurchlasses (Zuluft)

Anbauteile

Lochblechfront

Ohne Lochblechfront
- Für den Einbau hinter bauseitig perforierten Standard-Metalldeckenplatten
- Freier Querschnitt ≥ 15 %
- Erforderliche Stärke ≤ 1 mm, vorzugsweise ≤ 0,7 mm
LBK (Lochblechfront geklammert)
- Im Lieferumfang: Lochblechfront mit Perforation RV 6,0 – 8,0
- Freier Querschnitt ca. 51 %
- Befestigung an Ausströmdüse durch Klammern
- Besonders zum Einlegen in T-Bar-Decken geeignet
- Feste Verbindung des Frontdurchlasses mit dem Anschlusskasten oder Anschlussstutzen
LBS (Lochblechfront geschraubt)
- Im Lieferumfang: Lochblechfront mit Perforation RV 6,0 – 8,0
- Freier Querschnitt ca. 51 %
- Befestigung durch Laschen im Randbereich der Ausströmdüse
- Für den direkten Einbau unterhalb der abgehängten Zwischendecke
- Befestigung des Luftdurchlasses an der Traverse im Anschlusskasten (-H) oder Anschlussstutzen (-V) durch Mittelschraube
- Luftdurchlass wieder lösbar und abnehmbar

Zubehör

Lippendichtung und Drosselelement bei Varianten mit Anschlusskasten

Konstruktionsmerkmale

Variante LBK
- Drosselelement vor der Montage einstellen
- Nach erfolgter Montage kein Zugang mehr möglich
Anschlussstutzen passend für runde Luftleitungen nach DIN EN 1506 oder DIN EN 13180
Anschlussstutzen am Anschlusskasten mit Einlegesicke für Lippendichtung (nur Zubehör Lippendichtung)

Normen und Richtlinien

Schallleistungspegel des Strömungsgeräusches gemessen nach DIN EN ISO 5135
Hygieneanforderungen nach VDI 6022
Angabe der Perforation erfolgt gemäß DIN 24041

Instandhaltung

Wartungsarm, da aufgrund der Konstruktion und der verwendeten Materialien keine Abnutzung erfolgt
Überprüfung und Reinigung nach VDI 6022

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Schematische Darstellung TID, mit horizontalem Luftanschluss

1 Perforierte Standard-Metalldeckenplatte/Lochblechfront

2 Funktionseinheit inklusive Ausströmdüse, Drallelement und Anschlussstutzen

3 Anschlusskasten

4 Drosselelement zum Volumenstromabgleich

Deckendralldurchlässe lassen die Zuluft lufttechnischer Anlagen drallförmig in den Raum strömen. Diese Strömung bewirkt eine hohe Induktion von Raumluft und dadurch eine schnelle Reduzierung der Luftgeschwindigkeit und der Temperaturdifferenz zwischen Zuluft und Raumluft. Deckendralldurchlässe ermöglichen große Volumenströme. Das Ergebnis ist eine Mischlüftung für Komfortbereiche mit guter Raumdurchlüftung bei geringen Turbulenzen im Aufenthaltsbereich. TROX INVISIBLE DIFFUSER (TID) zeichnen sich durch ihren unauffälligen bzw. unscheinbaren Einbau aus. Der für die drallförmige Strömung erforderliche Drallflügel ist für den Raumnutzer nicht sichtbar. Die spezielle Ausformung der Ausströmdüse ermöglicht die Nutzung des Dralleffekts auch hinter perforierten Standard-Metalldeckenplatten oder werkseitigen Lochblechfronten. Deckendralldurchlässe der Serie TID haben feststehende Lamellen. Die Luftführung ist horizontal, mit allseitiger Strömung. Die Zulufttemperaturdifferenz kann -12 – +10 K betragen. Ein Drosselelement im Anschlusskasten vereinfacht den Volumenstromabgleich zur Inbetriebnahme. Zur architektonisch einheitlichen Gestaltung kann die Serie TID auch als Abluftdurchlass zum Einsatz kommen.

Nenngrößen	160, 250, 300, 400, 600, 625 mm
Nennweite	125, 160, 200, 250, 315 mm
Zulufttemperaturdifferenz	-12 – +10 K

Die Schnellauslegung gibt einen guten Überblick über die möglichen Volumenströme und die korrespondierenden Schallleistungspegel und Druckdifferenzen, bei den Kombinationen mit verschiedenen Lochblechfronten. Die minimalen Volumenströme gelten für eine Zulufttemperaturdifferenz von -6 K. Die maximalen Volumenströme gelten für einen Schallleistungspegel von ca. 50 dB (A) bei 0° Drosselklappenstellung. Zu exakten Werten, unter Berücksichtigung aller Parameter, führt die Auslegung mit unserem Auslegungsprogramm Easy Product Finder. Nachfolgend die Schnellauslegung für verschiedene beispielhafte Perforationen:

TID (RG 2516 bzw. RG-2,5-5,5), Schallleistungspegel und Gesamtdruckdifferenz

NW	q_v [l/s]	q_v [m³/h]	Drosselklappenstellung
NW	q_v [l/s]	q_v [m³/h]	0° Δp_t [Pa]	0° L_WA [dB(A)]	45° Δp_t [Pa]	45° L_WA [dB(A)]	90° Δp_t [Pa]	90° L_WA [dB(A)]
125	21	76	41	38	49	40	72	39
	25	90	56	43	68	44	100	43
	29	103	75	47	90	48	133	47
	32	117	95	50	116	51	170	50
160	23	83	17	27	21	29	33	28
	33	118	34	37	41	38	66	38
	42	152	58	44	69	46	111	46
	52	187	87	50	103	51	167	52
200	37	132	19	28	19	28	30	29
	51	182	36	37	37	38	57	38
	65	233	59	44	60	45	94	46
	79	284	87	50	90	50	139	51
250	58	207	20	28	24	29	32	31
	77	276	35	37	42	39	57	40
	96	344	54	44	65	46	89	47
	115	413	78	50	93	52	128	53
315	90	325	25	33	28	34	37	34
	112	402	38	39	43	40	57	41
	133	480	54	45	62	46	81	46
	155	557	73	50	83	51	110	50

TID (RD 2820 bzw. RD-2,8-5,5), Schallleistungspegel und Gesamtdruckdifferenz

NW	q_v [l/s]	q_v [m³/h]	Drosselklappenstellung
NW	q_v [l/s]	q_v [m³/h]	0° Δp_t [Pa]	0° L_WA [dB(A)]	45° Δp_t [Pa]	45° L_WA [dB(A)]	90° Δp_t [Pa]	90° L_WA [dB(A)]
125	17	63	24	32	30	33	46	33
	23	83	43	39	53	41	80	40
	29	103	66	45	81	47	123	46
	34	123	93	50	116	51	175	51
160	27	97	21	30	25	32	43	32
	36	130	38	38	45	40	77	40
	45	163	59	45	71	46	122	47
	55	196	86	50	103	51	176	52
200	39	139	19	28	20	29	31	30
	53	191	36	37	37	38	59	39
	68	243	58	44	60	45	96	46
	82	296	86	50	89	51	142	51
250	54	194	16	25	19	27	27	28
	76	272	30	36	38	37	52	39
	97	349	50	44	62	45	86	47
	119	427	75	50	93	52	128	53
315	87	312	20	30	23	31	31	32
	111	401	33	38	39	39	52	39
	136	491	50	45	58	46	78	46
	161	580	70	50	81	51	109	51

TID (RV 5046 bzw. RV-5-7), Schallleistungspegel und Gesamtdruckdifferenz

NW	q_v [l/s]	q_v [m³/h]	Drosselklappenstellung
NW	q_v [l/s]	q_v [m³/h]	0° Δp_t [Pa]	0° L_WA [dB(A)]	45° Δp_t [Pa]	45° L_WA [dB(A)]	90° Δp_t [Pa]	90° L_WA [dB(A)]
125	14	49	12	25	15	27	25	27
	21	76	29	36	38	38	61	37
	29	104	54	44	70	45	112	45
	36	131	87	50	112	51	180	51
160	23	83	12	25	16	27	29	27
	34	123	27	36	34	38	63	38
	45	163	47	44	60	45	110	46
	56	203	74	50	93	51	170	52
200	37	132	13	27	14	27	24	28
	54	195	29	37	31	38	54	38
	72	259	51	44	54	45	94	46
	90	322	79	50	83	51	146	51
250	52	187	11	24	13	24	21	26
	77	277	25	35	30	36	47	38
	102	367	43	44	52	44	82	46
	127	457	67	50	81	51	127	53
315	69	249	10	23	12	25	17	25
	103	372	22	35	27	36	38	36
	138	495	39	43	48	45	68	45
	172	618	61	50	75	51	106	51

TID (RV 6051 bzw. RV-6-8), Schallleistungspegel und Gesamtdruckdifferenz

NW	q_v [l/s]	q_v [m³/h]	Drosselklappenstellung
NW	q_v [l/s]	q_v [m³/h]	0° Δp_t [Pa]	0° L_WA [dB(A)]	45° Δp_t [Pa]	45° L_WA [dB(A)]	90° Δp_t [Pa]	90° L_WA [dB(A)]
125	14	49	10	23	14	25	23	24
	22	79	27	36	37	37	61	37
	31	110	52	44	71	46	118	45
	39	141	86	50	116	52	194	51
160	23	83	10	23	14	24	26	26
	36	129	25	35	33	37	64	37
	49	175	46	44	61	45	117	45
	61	221	74	50	97	52	187	51
200	37	132	11	23	12	24	22	25
	57	205	26	35	28	36	54	37
	77	278	48	44	52	45	99	46
	98	351	77	50	82	51	158	52
250	52	187	9	22	12	23	19	24
	80	290	22	34	30	36	46	37
	109	393	40	43	54	45	85	46
	138	496	64	50	87	52	136	53
315	69	249	8	21	10	23	15	23
	109	392	19	34	25	36	37	36
	148	534	36	43	46	45	69	45
	188	676	57	50	73	52	111	52

Ausschreibungstext

Deckendralldurchlässe zur unsichtbaren bzw. unauffälligen Montage hinter perforierten Standard-Metalldeckenplatten oder werkseitigen Lochblechfronten. Der Deckendralldurchlass ist für Komfort- und Industriebereiche geeignet und wird als Zu- oder Abluftdurchlass in die abgehängte Decke eingebaut. Das Drallelement mit feststehenden Lamellen erzeugt eine drallförmige horizontale Luftführung mit hoher Induktion, so dass Luftgeschwindigkeiten und Temperaturdifferenzen schnell abgebaut werden. Die spezielle Ausformung der Ausströmdüse ermöglicht den Einsatz des Dralldurchlasses hinter perforierten Standard-Metalldeckenplatten. Für ein optisch einheitliches Deckenbild dürfen die Standard-Metalldeckenplatten nicht stärker als 1,0 mm sein. Bevorzugte Stärke: ≤ 0,7 mm. Mit einer werkseitigen Lochblechfront kann der Deckendralldurchlass mit Decken aller Art kombiniert werden. Die einbaufertige Funktionseinheit besteht aus der speziell ausgeformten Ausströmdüse, dem Drallelement mit feststehenden Lamellen und Anschlussstutzen und ist immer schwarz beschichtet. Die Funktionseinheit kann direkt an das bauseitige Luftkanalsystem angeschlossen oder mit einem Anschlusskasten der Serie AK-Uni kombiniert werden. Bei vertikalem Anschluss sind Aufhängelaschen zur bauseitigen Befestigung am Anschlussstutzen vorhanden. Der Anschlusskasten verfügt über Bohrungen zur bauseitigen Befestigung. Alle Anschlussstutzen sind passend für Luftleitungen nach DIN EN 1506 oder DIN EN 13180. Schallleistungspegel des Strömungsgeräusches sind gemessen nach DIN EN ISO 5135.

Besondere Merkmale

Optisch unauffällige bzw. nicht sichtbare Funktionseinheit
Funktionseinheit besteht aus Ausströmdüse, Drallelement und Anschlussstutzen
Für ein optisch einheitliches Deckenbild: Einbau hinter bauseitig perforierter Standard-Metalldeckenplatte (freier Querschnitt ≥ 15 %)
- Maximale Deckenplattenstärke: ≤ 1 mm
- Bevorzugte Deckenplattenstärke: ≤ 0,7 mm
Optional mit werkseitiger Lochblechfront, zur Abdeckung der Funktionseinheit
Funktionseinheit immer schwarz tauchlackiert

Materialien und Oberflächen

Ausströmdüse, Drallelement, Anschlussstutzen und optional werkseitige Lochblechfront und/oder Anschlusskasten aus verzinktem Stahlblech
Lochblechfront pulverbeschichtet, RAL 9010, reinweiß
P1: Lochblechfront pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Technische Daten

Nenngrößen: 300, 400, 600, 625 mm
Ø: 125, 160, 200, 250, 315 mm
Zulufttemperaturdifferenz: -12 – +10 K

Auslegungsdaten

q_v [m³/h]

Δp_t [Pa]

Strömungsgeräusch

L_WA [dB(A)]

TID

–

600

160

LBS

P1 - RAL 9016

1 Serie
TID Dralldurchlass

2 Anlage
Z Zuluft
A Abluft

3 Anschluss
V vertikal
H horizontal

4 Drosselelement zum Volumenstromabgleich
Keine Eintragung: ohne Drosselelement
M mit Drosselelement (nur bei Anschluss H)

5 Lippendichtung
Keine Eintragung: ohne Lippendichtung
L mit Lippendichtung (nur bei Anschluss H)

6 Nenngröße [mm]
300, 400, 600, 625

7 Nennweite [mm]
125, 160, 200, 250, 315

8 Lochblechfront
Keine Eintragung: ohne (perforierte Standard-Metalldeckenplatte)
LBK mit Lochblechfront geklammert (nur für Nenngröße 600 oder 625)
LBS mit Lochblechfront geschraubt (nur für Nenngröße 600 oder 625)

9 Oberfläche (Sichtseite)
Nur bei LBK oder LBS
Keine Eintragung: pulverbeschichtet, RAL 9010 (reinweiß)
P1 pulverbeschichtet, RAL-CLASSIC-Farbton angeben

Glanzgrad
RAL 9010 GE 50
RAL 9006 GE 30
Alle anderen RAL-Farben GE 70

Bestellbeispiel: TID–Z–V/600×160

Anlage	Zuluft
Anschluss	vertikal
Nenngröße	600
Nennweite	160

Varianten, Abmessungen, Produktdetails

TID

Maß Q₁

NG	Q₁
NG		LBK	LBS
300	290	-	-
400	390	-	-
600	590	593	598
625	615	618	623

Abmessungen horizontaler Anschluss


NW = ØD₄	ØD			LBK	LBK	LBS		H₄	H₃	Q₃	C	A	b	AK
NW = ØD₄	ØD	H	H₅	H	H₅	H	H₅	H₄	H₃	Q₃	C	A	b	AK
125	98	66	8	66	10	67	8	195	255	216	50	170	50	AK028
160	123	69	8	69	10	70	8	220	280	266	48	182	50	AK029
200	158	75	8	75	10	76	8	250	310	290	50	194	50	AK030
250	198	76	8	77	10	77	8	295	355	476	50	219	90	AK031
315	248	78	8	79	10	79	8	345	395	567	48	244	90	AK032

Luftdurchlass [kg]


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2

Anschlusskasten [kg]

NW	AK	Gewicht
125	AK028	2,5
160	AK029	3
200	AK030	3,5
250	AK031	7,5
315	AK032	10

Hinweis: Gesamtgewicht bei Varianten mit Anschlusskasten: Luftdurchlass + Anschlusskasten

Maß Q₁

NG	Q₁
NG		LBK	LBS
300	290	-	-
400	390	-	-
600	590	593	598
625	615	618	623

TID mit vertikalem Anschluss


NW				LBK	LBK	LBK	LBS
NW	ØD	H	H₅	ØD	H	H₅	ØD	ØD1	H	H₅
125	123	66	8	123	66	10	98	123	66	10
160	158	69	8	158	69	10	123	158	69	10
200	198	75	8	198	75	10	158	198	75	10
250	248	76	8	248	76	10	198	248	76	10
315	313	78	8	313	78	10	248	313	78	10

Luftdurchlass [kg]


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2

Vorzugsweise für lichte Raumhöhen bis 4,0 m
Einsatz hinter perforierten Standard-Metalldeckenplatten oder mit werkseitiger Lochblechfront
LBK zum Einlegen in T-Bar Decken
LBS zum Einbau direkt unterhalb der abgehängten Zwischendecke
Perforierte Standard-Metalldeckenplatten sind nicht im Lieferumfang des TID enthalten und müssen immer bauseitig beigestellt werden

Hinweis: Bei der Variante LBK kann die optional verfügbare Drosselklappe nur vor der Montage eingestellt werden. Eine nachträgliche Verstellung von außen ist nicht möglich.

Downloads

Produktinfos

Produktdatenblatt TID

TID_PD_2024_07_03_DE_de Produktdatenblatt 980 KB pdf

Broschüren

Kurzinformation TID

SF_2019_05_TID_De_de_web Kurzinformation 1,3 MB pdf

Zertifikate

Hygiene-Konformitätserklärung Serie TID

TID_HC_2024_05_DE_de Hygienezertifikat 2 MB pdf

Mit Klick auf den Button erlauben Sie uns, Ihnen ein optimales Webseiten-Erlebnis und einfache Einkaufsprozesse zu bieten. Dazu zählen Cookies, die für den Betrieb der Seite und für die Steuerung unserer Dienstleistungen und Anwendungen notwendig sind, sowie solche, die lediglich zu Statistikzwecken, für Komforteinstellungen oder zur Anzeige personalisierter Inhalte genutzt werden. Sie können selbst entscheiden, welche Kategorien Sie zulassen möchten und die Einstellungen zur Datennutzung individuell anpassen. Bitte beachten Sie, dass auf Basis Ihrer Einstellungen womöglich nicht alle Funktionalitäten der Seite zur Verfügung stehen. Diese Entscheidung können Sie natürlich jederzeit anpassen.


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2

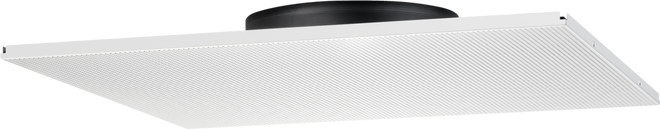

Unsichtbarer Luftdurchlass für die Kombination mit perforierten Standard-Metalldeckenplatten

Allgemeine Informationen

Technische Information

Funktion, Technische Daten, Schnellauslegung, Ausschreibungstext, Bestellschlüssel

Varianten, Abmessungen, Produktdetails

Downloads

Produktinfos

Produktdatenblatt TID

Broschüren

Kurzinformation TID

Zertifikate

Hygiene-Konformitätserklärung Serie TID

TECHNISCH NOTWENDIG

STATISTIK UND WEBSEITENANALYSE

KOMFORT UND PERSONALISIERUNG

FÜR DAS BESTE TROX ERLEBNIS


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2


NW		LBK	LBS
125	3,2	4,7	5,8
160	3,2	4,7	5,8
200	3,3	4,8	6,3
250	3,5	4,9	6,6
315	3,8	5,3	7,2
