Kleine runde Brandschutzklappe zum Absperren von Luftleitungen zwischen zwei Brandabschnitten in zehn Nenngrößen
Optionale Ausstattung und Zubehör
Anwendung
Besondere Merkmale
Varianten
Bauteile und Eigenschaften
Anbauteile
Zubehör
Ergänzende Produkte
Konstruktionsmerkmale
Materialien und Oberflächen
Gehäuse:
Klappenblatt:
Weitere Bauteile:
Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahl- oder pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.
Funktionsbeschreibung
Brandschutzklappen schließen im Brandfall automatisch und verhindern so die Ausbreitung des Brandes und die Übertragung von Rauch durch Luftleitungen in angrenzende Brandabschnitte. Im Brandfall erfolgt die Auslösung durch Schmelzlot, jeweils mit 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Die Auslöseeinrichtung ist von außen zugänglich und prüfbar.
Ausführung mit FederrücklaufantriebFunktionsbeschreibung
Der Federrücklaufmotor dient dem motorisierten Öffnen und Schließen der Brandschutzklappe sowie zur Ansteuerung durch die Gebäudeleittechnik. Im Brandfall erfolgt die Auslösung thermoelektrisch bei 72 °C oder 95 °C (für die Verwendung in Warmluftheizungen) Auslösetemperatur. Liegt Versorgungsspannung am Antrieb an, ist die Brandschutzklappe geöffnet. Die Unterbrechung der Versorgungsspannung führt zum Schließen der Brandschutzklappe (Ruhestromprinzip). Motorisierte Brandschutzklappen können zum Absperren von Luftleitungen verwendet werden. Die Drehmomente der Motoren sind für alle Baugrößen ausreichend dimensioniert, um die Brandschutzklappen auch bei laufendem Ventilator zu öffnen und zu schließen. Im Federrücklaufmotor sind Endschalter integriert, die für die Stellungsanzeige verwendet werden können.
Brandschutzklappen in runder Bauform zum Absperren von Luftleitungen zwischen zwei Brandabschnitten.
Brandschutztechnisch geprüft nach EN 1366-2 mit CE-Kennzeichnung und Leistungserklärung DoP / FKRS-EU / DE / 2013 / 001.
Die Funktionsfähige Einheit enthält ein feuerbeständiges Klappenblatt und eine Auslöseeinrichtung. Geeignet zum Nass- und Trockeneinbau in massiven Wänden und Decken, in Leichtbauwänden mit beidseitiger Beplankung, in Brandwänden und Schachtwänden in Leichtbauweise und zum Trockeneinbau direkt an Massivwänden. Zum Einbau als Trockeneinbau mit Weichschott in massiven Wänden und Decken, sowie in Leichtbauwänden mit Metallständer und beidseitiger Beplankung.
Gehäuselänge 400 mm zum direkten Anschluss an Luftleitungen aus nicht brennbaren oder brennbaren Baustoffen. Thermische oder thermoelektrische Auslösung für 72 °C oder 95 °C (Warmluftheizungen) Auslösetemperatur.
Ausführungen mit Federrücklaufantrieb zum Öffnen und Schließen der Brandschutzklappe, auch bei laufender Lüftungsanlage, unabhängig von der Nenngröße, beispielsweise zur Funktionsprüfung.
Besondere Merkmale
Materialien und Oberflächen
Gehäuse:
Klappenblatt:
Weitere Bauteile:
Erhöhte Anforderungen an den Korrosionsschutz erfüllen die Ausführungsvarianten mit Edelstahl- oder pulverbeschichtetem Gehäuse. Beständigkeitslisten auf Anfrage.

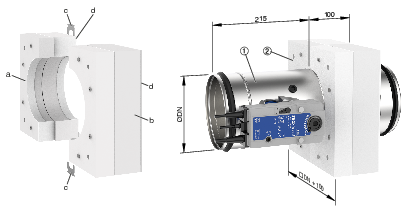

Während in der Vergangenheit die Öffnungen für den Einbau einer Brandschutzklappe in eine massive Wand oder Decke exakt und nur mit geringen Toleranzen geplant und ausgeführt wurden, können die Weichschott-Lösungen sehr viel flexibler gehandhabt werden. So wird die Montage in vorhandene Öffnungen möglich, die umlaufend um bis zu 400 mm größer sein können als die Gehäuseabmessung. Exakte Planungen der Einbauöffnungen sind damit nicht mehr zwingend erforderlich
Durch Umrüstbaugruppen können TROX Brandschutzklappen einfach mit einem Federrücklaufantrieb nachgerüstet werden.
Typ BFL230 (230 V AC)
Typ BFL24 (24 V AC / DC)
